目的：要求の完了とメッセージの受渡しを区別する¶
送る側が3件のメッセージをまとめて投入し、受ける側が少し後で取り出す場面を考えます。受信待ちのメッセージを何件まで保持できるかが、メールボックスのcapacityです。この例では容量だけを1、2、3へ変え、保持できなかった送信がどう返るかを確認します。
DIR SimulatorのメールボックスはIPC（処理間通信）の抽象モデルです。ここでの「メール」は電子メールではなく、短いバイト列をFIFO（先に入ったものから取り出す列）で受け渡す仕組みを指します。
全条件で送信3件と受信3件、計6要求が「完了」します。それでも受け取れるメッセージは容量に応じて1、2、3件です。完了した要求のreasonがokか、満杯を表すfullか、空を表すemptyかまで読むことが、この実習の目的です。
| 確認したい要求 | 観察する結果 |
|---|---|
| 一度に3件を渡せるか | 送信要求のreason=ok/fullを数える |
| 順番と内容が保たれるか | 受信のmessage_idとoutput_hexを送信に照合する |
| 到着通知と受信を分けられるか | 通知のdelivered_psと受信のcompleted_psを比較する |
| 満杯でも処理が継続するか | completed=6、rejected=0、partial=falseを確認する |
構成と責務：二つの列と一つの処理係¶
公開版v1.1.4のmemory.ipc.transaction.v1を使い、NEDに@class("dir.ipc.MailboxV1")のMain.mailboxを一つ配置します。producerとconsumerは権限を照合するactor名です。CPUやOSのプロセスを起動する設定ではありません。
| 要素 | 設定と責務 |
|---|---|
| 要求の生成 | workload.jsonがsend_a:0、send_b:0、send_c:0を0 psに生成。受信は400、600、800 psに生成 |
| 要求の待ち列 | queue_capacity=4。処理開始を待つsend/receive要求を保持する |
| 単一server | 待ち列の先頭から1件ずつ処理。service_ps=100後にsend/receiveを評価する |
| メッセージの列 | 成功したsendの内容を受信まで保持する。今回変えるcapacityはこの列の上限 |
| 権限とサイズ | senders=["producer"]、receivers=["consumer"]、payload_bytes=4。全要求がこれを守る |
| 到着通知 | 成功sendの追加からnotify_ps=50後、consumer宛ての通知記録を残す。receiveを自動生成しない |
| CLI／Viewer | 結果を保存し、要求の現在状態・最終記録・集計を表示する |
この二つの容量は別物です。queue_capacity不足なら受付時にrejected/queue_fullとなります。一方、今回のcapacity不足はsendを100 psかけて評価した時点でcompleted/fullとして返ります。満杯が解消するまで自動で待ち続けたり、後で再送したりはしません。
同じ時刻の要求は生成器IDの順に受付されます。このサンプルではsend_a、send_b、send_cの順です。送信は0／100／200 psに処理を開始し、100／200／300 psに応答します。最初の受信要求は400 psまで発生しないため、3件を送る間はメッセージの空きが増えません。この条件が容量比較を単純にしています。
モデルは単独のメールボックスだけで完結し、CAN、SRAM、DMAへの接続には依存しません。実行のための依存ファイルはNED、モデルJSON、負荷JSON、INIです。各capacityN.iniが同じNEDと負荷を参照し、対応するcapacityN.jsonだけを選びます。
再現手順：入力を展開し、結果を保存する¶
メールボックス実習入力ZIPを空の作業場所に展開してください。ZIPには8入力だけが入り、実行結果は含まれません。リポジトリの入力も同じです。
CLI導入は初めてのCAN実行の導入手順を参照してください。この実習は正式タグv1.1.4、固定commit b45515644dfc65c205216d564d5bf7ef00280622からビルドしたCLIで実測しています。後からmainへ追加されたViewer機能には依存しません。
dir-simulatorをPATHに置き、展開先をカレントディレクトリとして次を実行します。最初に出力の親ディレクトリを作ります。既存の出力へ上書きせず、再実行時はoutを新しい名前に置き換えてください。
mkdir out
dir-simulator validate --config examples/guide/mailbox-capacity/capacity1.ini
dir-simulator run --config examples/guide/mailbox-capacity/capacity1.ini --output out/capacity1
dir-simulator view --input out/capacity1/results.json --output out/capacity1-viewer.html
dir-simulator validate --config examples/guide/mailbox-capacity/capacity2.ini
dir-simulator run --config examples/guide/mailbox-capacity/capacity2.ini --output out/capacity2
dir-simulator view --input out/capacity2/results.json --output out/capacity2-viewer.html
dir-simulator validate --config examples/guide/mailbox-capacity/capacity3.ini
dir-simulator run --config examples/guide/mailbox-capacity/capacity3.ini --output out/capacity3
dir-simulator view --input out/capacity3/results.json --output out/capacity3-viewer.html
validateがvalid、runがexit_code=0、viewがcompleteを返したら、生成したHTMLをブラウザで開きます。容量以外のモデル設定、負荷、時刻は全て共通です。JSONの差はmailboxes[0].capacityだけ、INIの差は対応するJSON名だけです。
実測：同じ完了件数でも受渡し件数が違う¶
正式版CLIをWSL Ubuntu 24.04で実行した結果です。下表のok/full/empty件数はsimulation.model_recordsの要求行のopとreasonから数えています。独立した「送信成功件数」metricが存在するという意味ではありません。
| 容量 | sendのok | sendのfull | receiveのok | receiveのempty | 実通知数 | 追加したbyte数 |
|---|---|---|---|---|---|---|
| 1 | 1 | 2 | 1 | 2 | 1 | 4 |
| 2 | 2 | 1 | 2 | 1 | 2 | 8 |
| 3 | 3 | 0 | 3 | 0 | 3 | 12 |
成功したsendだけがメッセージを追加し、到着通知を予約します。容量1ではsend_a:0だけ、容量2ではaとb、容量3ではa・b・cが成功します。受信はFIFO順に取り出すので、残っていなければemptyです。fullを返した送信の復活や自動再試行はありません。
| 受信要求 | 生成／開始（ps） | 完了（ps） | 成功時のmessage_id | 成功時のoutput_hex |
|---|---|---|---|---|
receive:0 |
400 | 500 | send_a:0 |
01020304 |
receive:1 |
600 | 700 | send_b:0 |
11121314 |
receive:2 |
800 | 900 | send_c:0 |
21222324 |
容量1の後半2受信、容量2の最後の受信はemptyで、message_idとoutput_hexがnullです。send/receiveの時刻は全条件で同じで、容量を増やして処理係が速くなったわけではありません。各処理は100 psです。1 psはピコ秒、1 µs = 1,000,000 psです。100 psと50 psは実習用の抽象設定値で、実機IPCの性能値ではありません。
全条件でmemory_ipc.offered=6、completed=6、rejected=0でした。busy_ratioは0.6、queue_meanは0.3で同じです。memory_ipc.queue_length/queue_meanは要求の待ち列の指標で、保存中のメッセージ数を表しません。容量変更の結果は要求の理由と内容、memory_ipc.committed_bytes、memory_ipc.notificationsで確かめます。
通知は成功したa／b／cに対して150／250／350 psに届きます。最初の受信完了500 psより前です。memory-ipc.notificationのdelivered_psは到着通知の実績で、consumerが内容を取り出した時刻ではありません。取り出した事実はreceiveのcompleted_ps、message_id、output_hexで確認してください。
全条件がevents_exhausted、partial=falseで終了し、最後のイベントは900 ps、観測終端は1000 psでした。最終memory-ipc.mailboxのmessages、要求queueは空、activeはnullです。測定記録には固定source・入力・バイナリのハッシュと結果を保存しています。
Viewerで読む：完了6件の理由を開く¶
生成HTMLの「時刻（ps）」へ950を入力して「移動」を押します。要求一覧からsend_c:0を選び、詳細JSONのstatusとreasonを読みます。下の「実行終了時の資源」は見出しをクリックして展開し、メールボックスと通知行を確認してください。以下は正式v1.1.4の実ViewerをChromiumで表示した画像です。

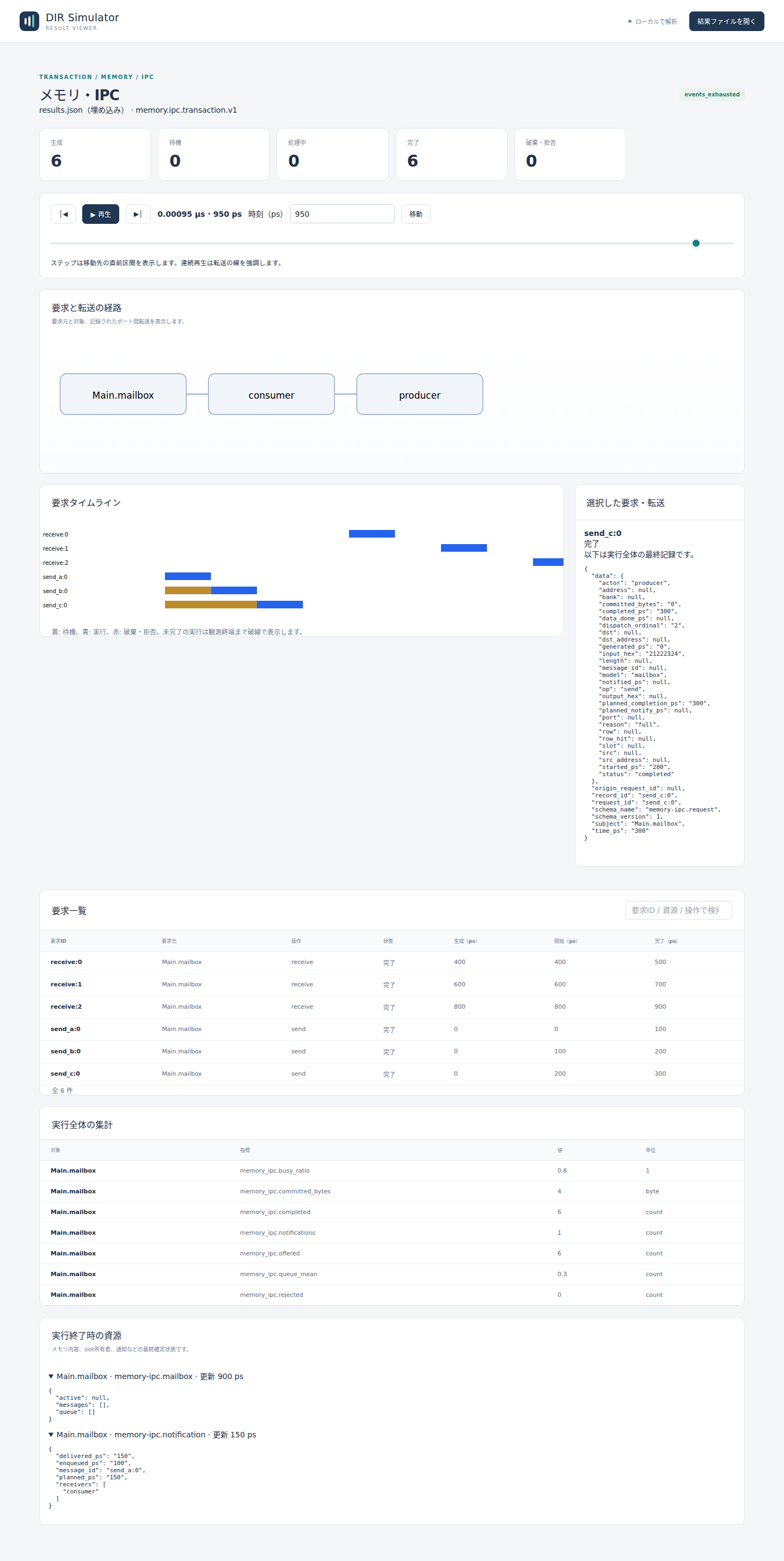

容量1ではcのreason=full、追加byte数4、通知1件です。

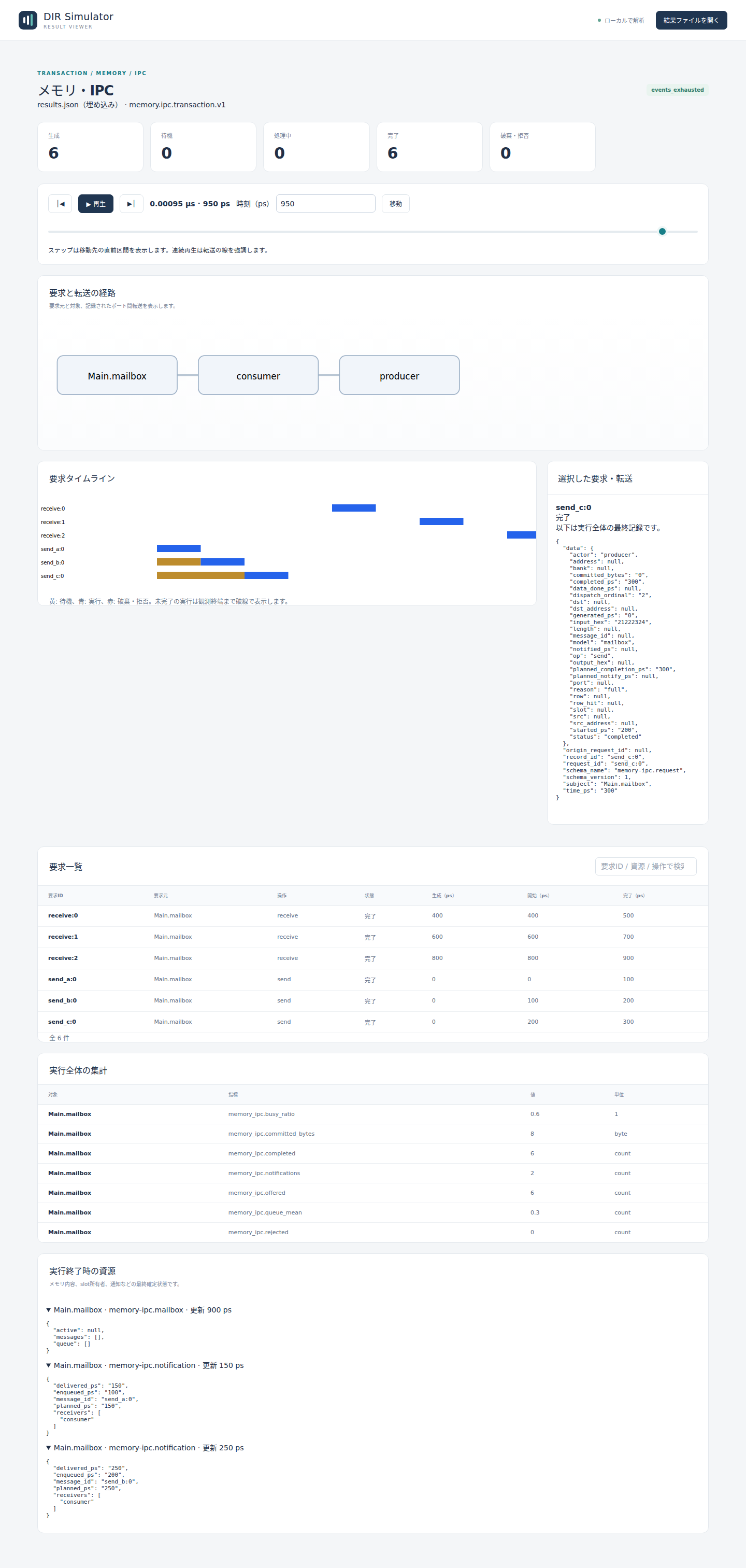

容量2でもcはfullですが、bまで保存できたため追加byte数8、通知2件です。

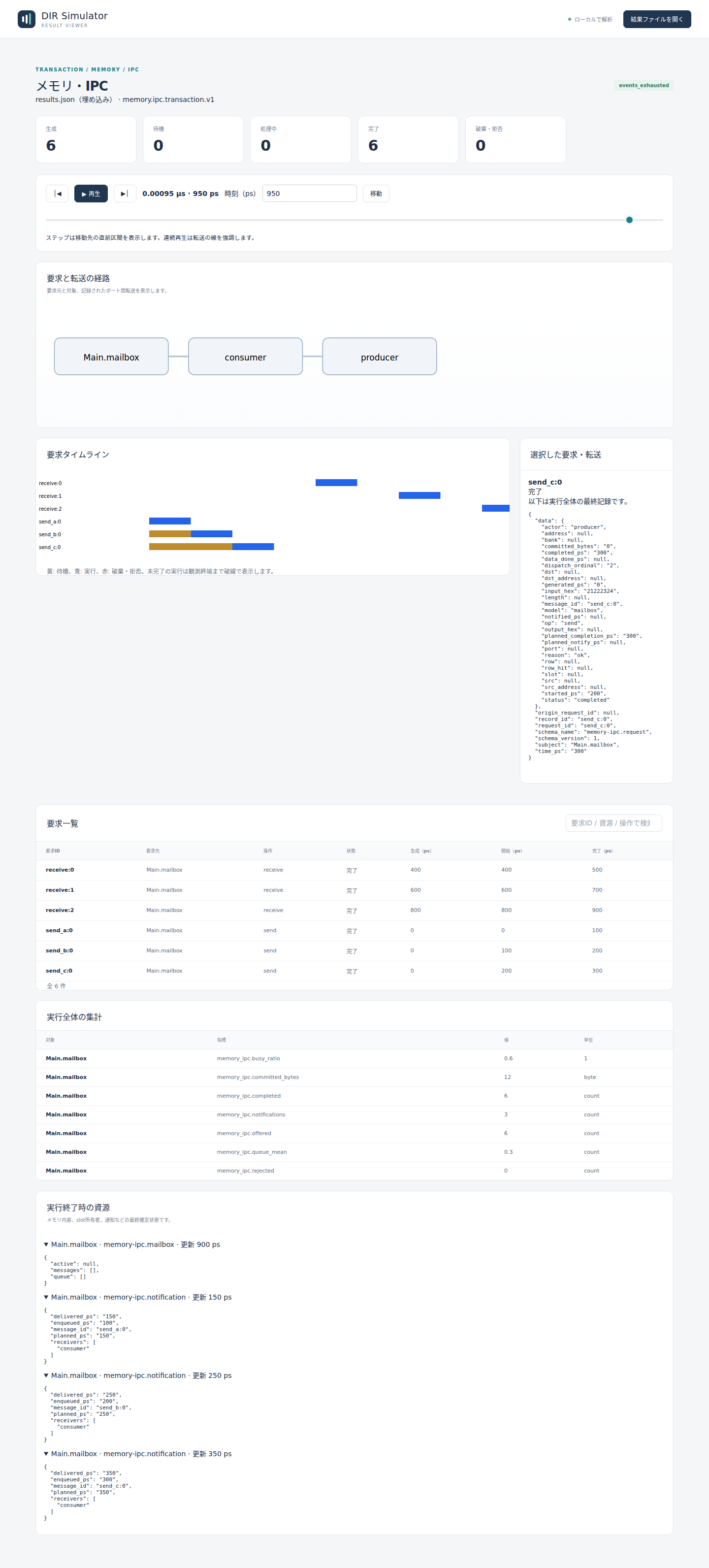

容量3ではcもokでmessage_idが付き、追加byte数12、通知3件です。
3画面とも上部は「生成6、完了6、破棄・拒否0」です。この表示だけではfullとokを区別できません。さらにreceive:1やreceive:2を選び、理由と出力内容を比較してください。
時刻を戻す場合、上部カウンタと一覧の状態は表示時刻の状態に変わります。一方、選択詳細JSON、集計、資源は実行全体の最終確定記録です。時間移動によって過去時点のmessages列を復元する画面ではありません。通知行が表示されていても、その表示時刻に通知済みとは限りません。
制約と同時受付の境界¶
モデルは単一server、有限FIFO、指定したactor権限と固定時間を使います。OSのスケジューラ、CPU割込優先度・mask、実際のIPC API、再送制御や相手処理の自動起動を再現しません。容量とqueue_capacityは0～1024、1件のpayload上限は1～65536 byteで、容量×上限byte数は65536以下です。境界の詳しい規則はメールボックス仕様を参照してください。
この実習は権限・サイズが正しく、要求待ち列に十分な空きがあり、全処理が終端1000 psより前に完了する条件です。queue_full、権限拒否、停止時の未通知は検証していません。発火区間は[0,T)で、T上のイベントは実行されません。
この固定負荷では、受信の発生時刻だけを早めても3送信の間へ入るとは限りません。0 psの3送信は先に全件受付され、同じFIFOへ並びます。後から発生したreceiveはその後ろに入るため、sendの間の空きを作れません。capacity=1を固定し、受信時刻を元の400/600/800 psから50/250/450 psへ変えた独立CLI確認でも、sendのokは1件、fullは2件のままでした。
受信時刻を0/100/200 psへ変えた場合も同じ件数でした。最初のreceiveは同時刻の生成器ID順でsendより先になり、空の状態を読んでemptyを返します。その後に3送信が続きます。到着通知がreceiveを自動発生させるわけでもありません。受信時刻だけで満杯を避けられる例として、この同時送信負荷を使わないでください。同時受付の確認記録は、元の容量比較とは別にcapacity=1を固定して測定しています。
