SRAMのポート数と読み出し待ち時間¶
文書バージョン：1.2.0
対象GitHubバージョン：v1.2.0
文書ID：guide-sram-ports
公開状態：公開用記事。CLI実測・実Viewer画像付き
更新履歴¶
| 文書バージョン | 更新日 | 更新内容 |
|---|---|---|
1.2.0 |
2026-10-22 |
v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持 |
1.1.0 |
2026-10-11 |
初回push。SRAMポート数の1変数比較、8入力ZIP、正式版CLI実測と150 psの実Viewer画像を追加 |
目的：同時に読む要求が、どこで待つかを調べる¶
三つの処理が同じメモリを同時に読みたいとします。1件の読み出しに100 psかかるとき、3件とも100 psで返ってくるでしょうか。DIR SimulatorのSRAMモデルでは、同時に処理できる件数をportsで指定します。1ポートなら順番待ちが生じ、3ポートなら3件を同時に処理できます。
この実習では、0 psに発生する読み出し3件を固定し、portsだけを1、2、3へ変えます。1件の処理時間と、要求の発生から完了までの応答時間を分けて読みます。100 psは違いを見やすくする例示値で、実機SRAMの性能測定値ではありません。psはピコ秒で、1 µs = 1,000,000 psです。
| 確認したい要求 | 観察する値 |
|---|---|
| 3件とも正しい4バイトを読める | 完了件数3、拒否件数0、要求ごとのoutput_hex |
| 待ち時間がポート数で変わる | started_ps - generated_ps |
| 1件の処理時間は変わらない | completed_ps - started_ps = 100 |
| 最後の要求がいつ完了するか | 3件のcompleted_psの最大値 |
構成と責務：要求、待ち行列、ポート、メモリ内容¶
公開版v1.1.4のmemory.ipc.transaction.v1を使います。NEDには@class("dir.memory.SramV1")を持つMain.sramを一つ置きます。これはバスの送受信モデルではなく、トランザクション要求を資源へ直接渡すモデルです。CAN用Viewerとは異なるメモリ・IPC画面が結果から選ばれます。
| ファイル／要素 | この実習での責務 |
|---|---|
models/sram/Main.ned |
SRAM資源の配置と登録クラスを宣言 |
ports1.jsonなど |
16バイトの初期内容、待ち行列容量4、ポート数、読出し100 psを設定 |
workload.json |
a:0、b:0、c:0を0 psに生成。アドレス0、4、8から各4バイトを読む |
ports1.iniなど |
上記ファイル、観測終端500 ps、集計窓100 psを選択 |
| モデル内部 | 受付、FIFOの待ち行列、空きポートへの割当て、完了時の読出しを処理 |
| CLI／Viewer | 確定結果の保存と、その時刻における要求状態の表示 |
同時刻の要求は受付前に集められ、生成器IDと序数の順で処理されます。このサンプルではa:0、b:0、c:0の順です。受付と実行開始は別の段階です。容量4に対して要求は3件なので、容量不足による拒否を避けてポートの競合だけを観察できます。容量0や大量要求の実験へ、そのまま結果を一般化しないでください。
初期内容は0102030405060708090a0b0c0d0e0f10です。読出しだけなので、最終メモリ内容も同じです。write_ps=150は設定にありますが、書込み要求は発生しません。
再現手順：サンプルを展開して3条件を実行する¶
公開入力ZIPをダウンロードし、空の作業ディレクトリへ展開してください。ZIPにはモデル・設定・負荷の8入力が含まれます。生成結果やViewer HTMLは含めていません。リポジトリの同じ入力も利用できます。
CLIの導入は初めてのCAN実行の導入手順を参照してください。ここでは正式タグv1.1.4（b45515644dfc65c205216d564d5bf7ef00280622）からビルドしたdir-simulatorをPATHに置きます。以下は展開先をカレントディレクトリとしたコマンドです。出力先が既に存在するときは別名を使ってください。
dir-simulator validate --config examples/guide/sram-ports/ports1.ini
dir-simulator run --config examples/guide/sram-ports/ports1.ini --output out/ports1
dir-simulator view --input out/ports1/results.json --output ports1-viewer.html
dir-simulator validate --config examples/guide/sram-ports/ports2.ini
dir-simulator run --config examples/guide/sram-ports/ports2.ini --output out/ports2
dir-simulator view --input out/ports2/results.json --output ports2-viewer.html
dir-simulator validate --config examples/guide/sram-ports/ports3.ini
dir-simulator run --config examples/guide/sram-ports/ports3.ini --output out/ports3
dir-simulator view --input out/ports3/results.json --output ports3-viewer.html
JSON設定の差はsram[0].portsだけです。INIの差は対応するJSONのファイル名だけです。モデル、負荷、初期値、観測時間、待ち行列容量は共通です。
実測：短くなるのは待ち時間¶
上記正式タグのCLIをWSL Ubuntu 24.04で実行した結果です。各行の3個の値はa:0 / b:0 / c:0の順です。時刻と時間の単位はすべてpsです。
| ポート数 | 生成時刻 | 開始時刻 | 完了時刻 | 待ち時間 | 応答時間 |
|---|---|---|---|---|---|
| 1 | 0 / 0 / 0 | 0 / 100 / 200 | 100 / 200 / 300 | 0 / 100 / 200 | 100 / 200 / 300 |
| 2 | 0 / 0 / 0 | 0 / 0 / 100 | 100 / 100 / 200 | 0 / 0 / 100 | 100 / 100 / 200 |
| 3 | 0 / 0 / 0 | 0 / 0 / 0 | 100 / 100 / 100 | 0 / 0 / 0 | 100 / 100 / 100 |
全条件で3件がcompleted、理由はok、拒否は0件でした。a:0は01020304、b:0は05060708、c:0は090a0b0cを返します。各要求の処理時間は常に100 psです。増えたポートは並行処理の枠を増やし、後続要求の待ち時間を減らしました。
results.jsonのsimulation.model_recordsからschema_name="memory-ipc.request"を選ぶと、dataのgenerated_ps、started_ps、completed_ps、output_hexを確認できます。時刻は精度を失わない10進文字列です。simulation.summaryのmemory_ipc.offered、completed、rejectedはMain.sramの実行全体の集計です。
全条件の終端は500 ps、終了理由はevents_exhausted、partial=falseでした。最後のイベント時刻300／200／100 psと、観測終端500 psは別の値です。測定記録と検証手順には入力・バイナリのハッシュと結果を残しています。
Viewer：150 psで現在状態を見る¶
生成したHTMLをブラウザで開き、時刻（ps）に150を入力して「移動」を押します。要求一覧のc:0を選択してください。以下は実際のv1.1.4 ViewerをChromiumで表示した画像です。

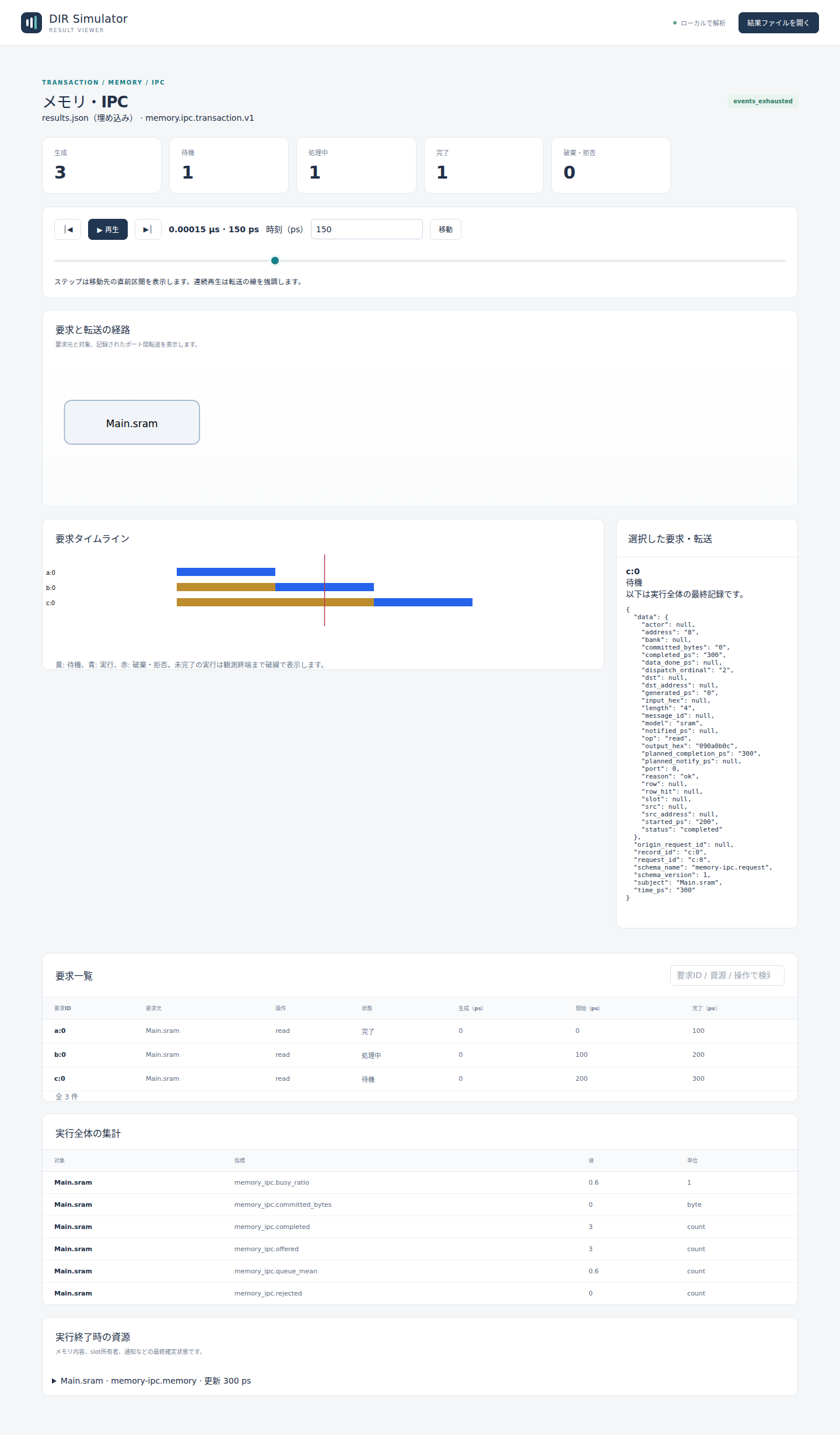

1ポートでは、a:0が完了、b:0が処理中、c:0が待機です。

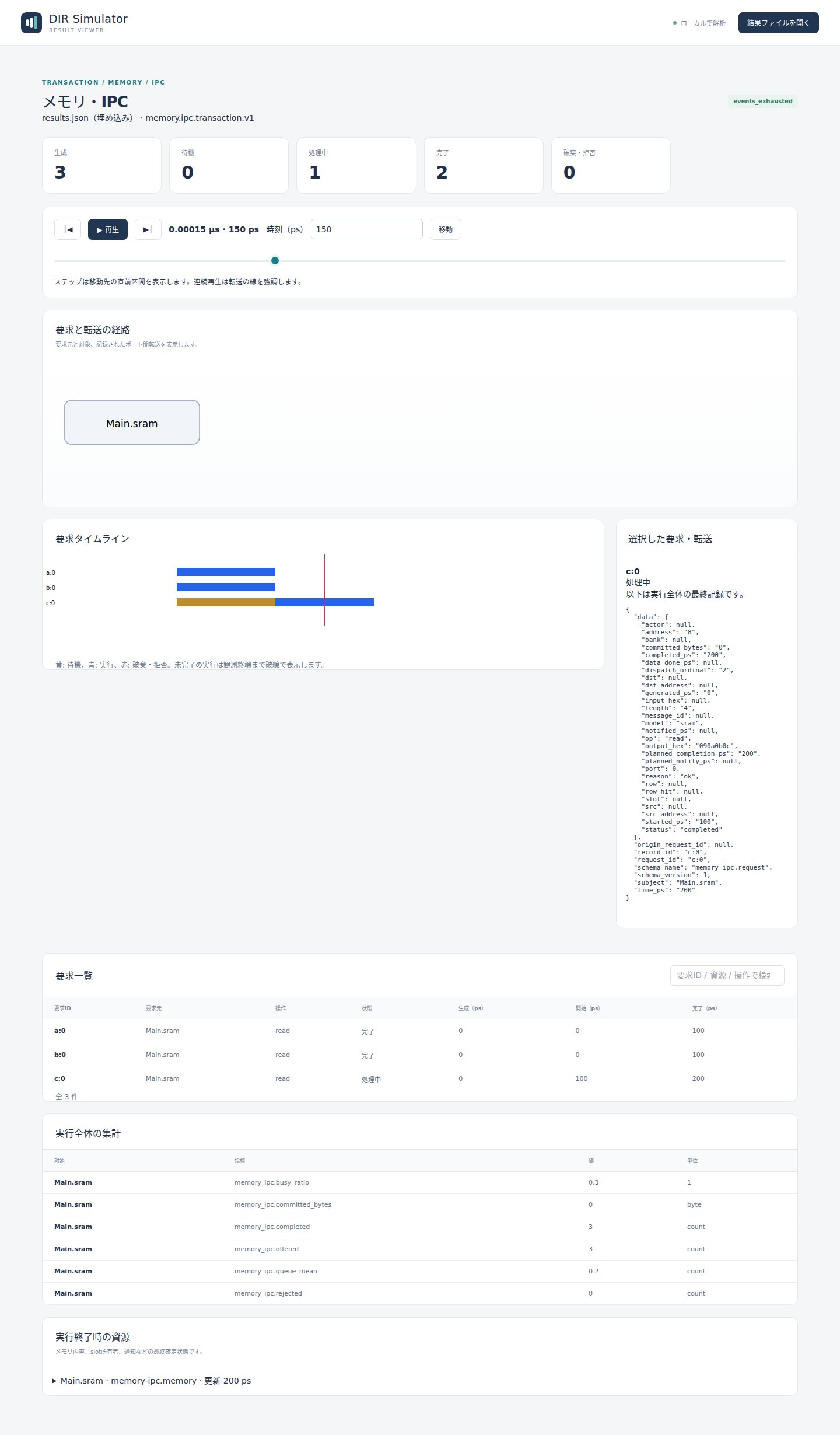

2ポートでは、a:0とb:0が完了し、c:0が処理中です。

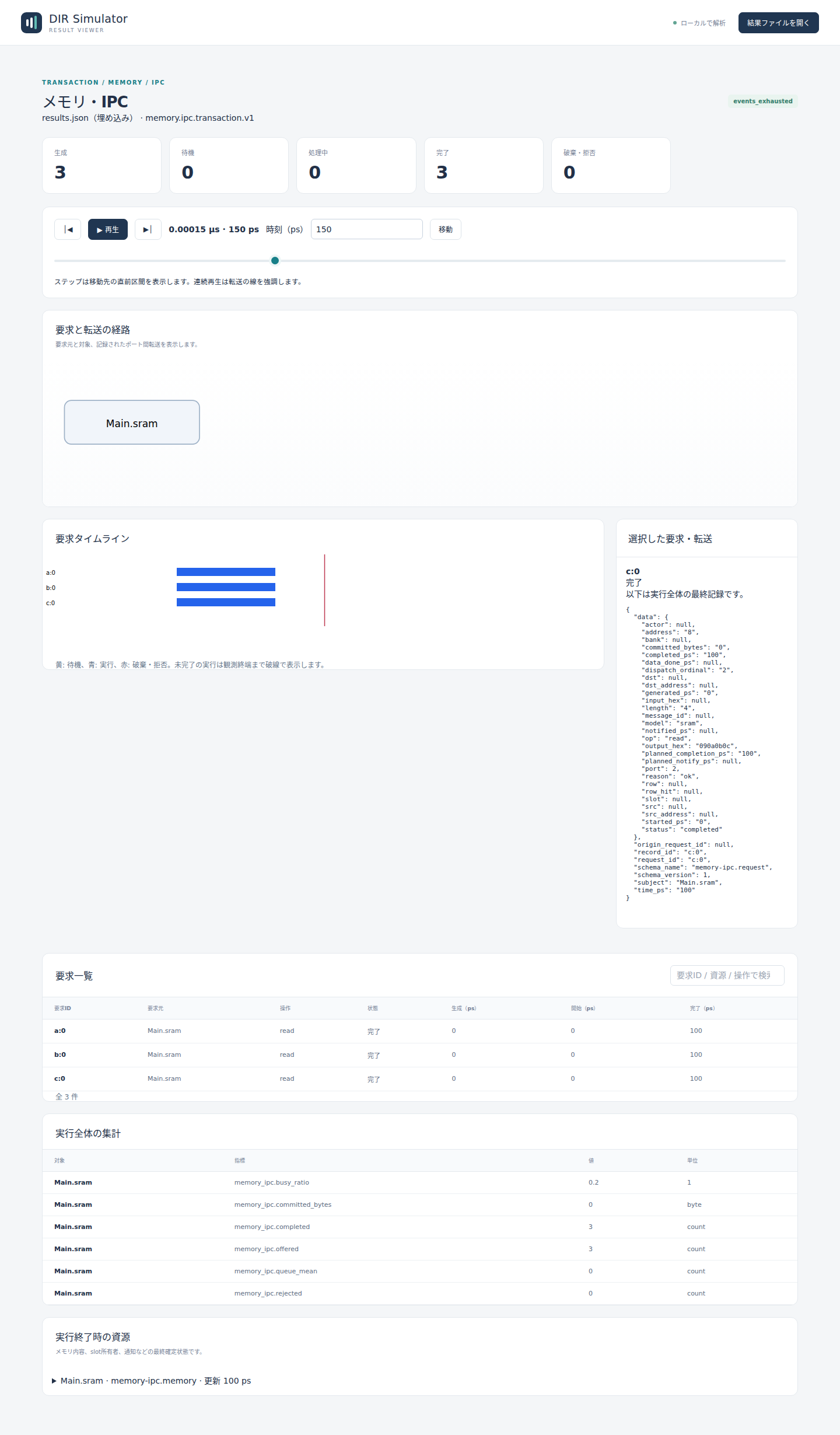

3ポートでは100 psにすべて完了しているため、150 psでは完了3件です。
上部カウンタと要求一覧の「状態」は表示時刻の状態です。一方、「選択した要求・転送」のJSONは実行全体の最終記録です。1ポートの150 psでc:0は待機中でも、そのJSONには将来確定したstarted_ps=200、completed_ps=300が載ります。また下部の集計と資源内容も実行終了時の情報です。画面を時間移動しても、過去時点のメモリ内容を復元する表示にはなりません。
制約と次に試すこと¶
これはFIFOと固定処理時間を持つ抽象SRAMモデルです。CPU命令、キャッシュ整合性、AXI信号、実機の配線・電力・ポート実装を再現するものではありません。ポートの番号はモデル上の割当てを表します。この読出し例から、同時書込みの可視性や実機デュアルポートメモリの衝突規則は判断できません。
要求生成は観測区間[0,T)に従います。この例はT=500 psより十分前に全件が完了します。Tを短くした場合は、未完了要求の予定時刻を実際の完了と取り違えないでください。今回の画像は実装済みのメモリ・IPC Viewerだけを使っています。
次は1ポートを固定し、read_psだけを変えてください。ポート数の比較と異なり、処理中の区間そのものが伸び縮みするはずです。詳しい設定と確定順序はメモリ・IPC詳細機能仕様書を参照してください。
