画面操作の機能・動作仕様¶

文書バージョン：1.1.0 対象GitHubバージョン：main @ c67e153cc3bcf1f6ac0303d23023ce8ae4a4f533 収録リリース：v1.1.6（本文・画像の調査基準は上記commitを維持）
文書ID：guide-reference-ui
文書状態：仕様検討用資料。図は公開サンプルを基準ソースで表示した実画面。

更新履歴¶

文書バージョン	更新日	更新内容
1.1.0	2026-10-17	初版。編集、保存、整理、実行、結果閲覧の機能と操作後の動作を整理。v1.1.6へ収録し、本文・画像の調査基準を維持

全体の入口／共通基盤。NEDエディタは入力を作る画面、Viewerは保存した結果を読む画面である。Viewerの再生はシミュレータの再実行ではない。

プロジェクトの作成・読み込み・構造表示¶

概要¶

機能仕様： 新しいCAN／Multibusプロジェクトを作るか既存INIを開き、ファイル・型・配置した実体・構成図を往復して編集する。

動作仕様： 起動時に入力一式をメモリへ読み取る。その後の編集はこの内部モデルに作用し、保存するまでは元ファイルを変更しない。外部で変更したファイルは再読込するまで反映されない。

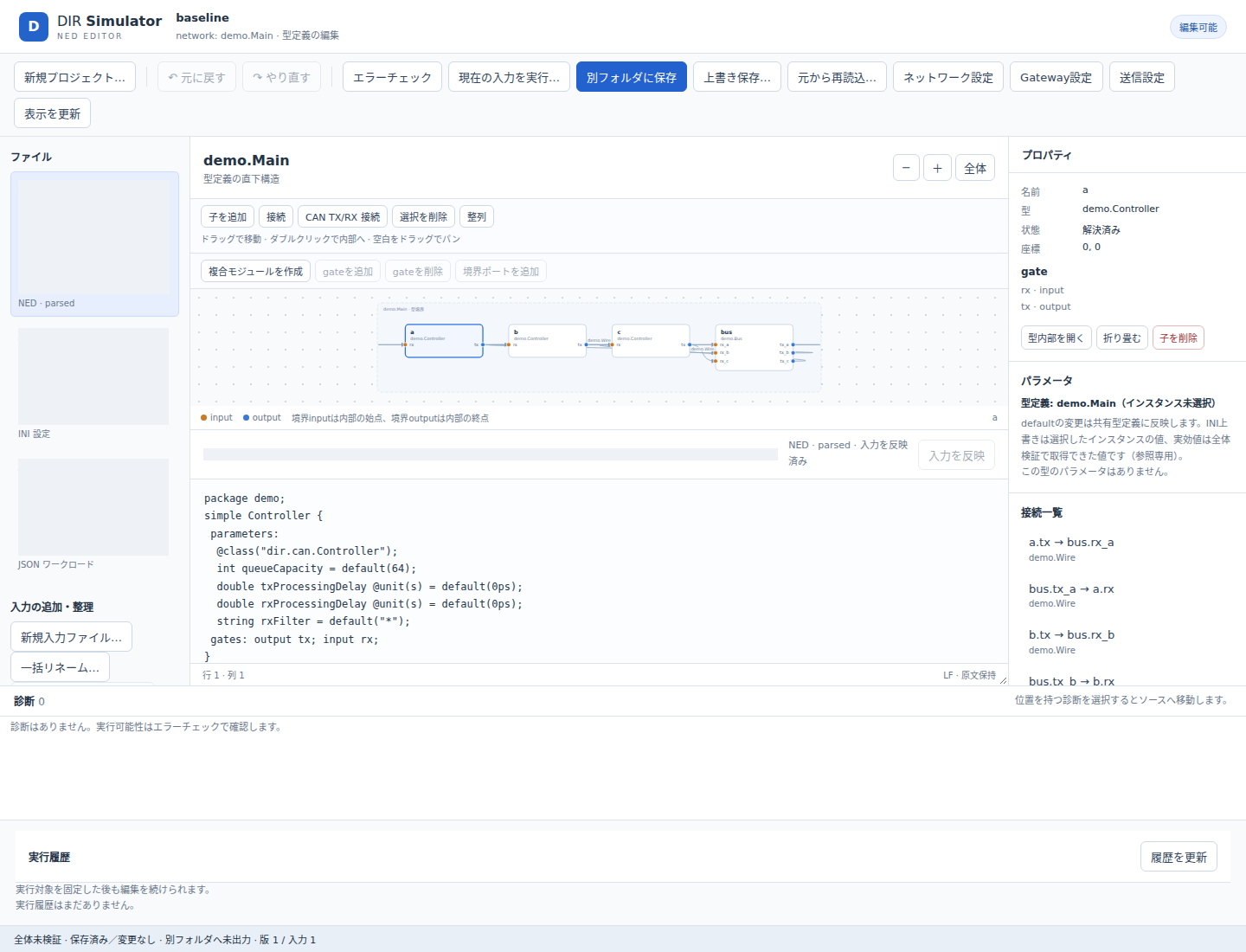

図の読み方：ファイルは原文の単位、型は部品の定義、実体はnetworkに配置した個体。構成図のgate方向と、CANの送信・受信の意味を区別して読む。図では個人環境の絶対path部分だけをマスクしている。撮影条件・hashは画像証跡に記録する。

詳細¶

機能仕様： 起動と保存・復旧の場所は次の設定で決まる。

設定・操作	場所／既定	固定動作・制約
--config	CLI、省略可	省略時は内部MultibusテンプレートのUntitled。初期入力ファイルは作らない
--export-root	CLI、省略時は起動ディレクトリ	保存先の親。UIではその内側の相対保存先を指定
--state-root	CLI、省略時は${XDG_STATE_HOME:-~/.local/state}/dir-simulator/ned-editor	復旧記録・run管理用。入力フォルダの内側は避ける
新規プロジェクト	UIの名前・テンプレート	単一CAN、Multibus、Gateway例、空のMultibus。名前はASCII識別子
待受け	利用者設定なし	127.0.0.1の空きポート。起動端末に出たセッションURLを開く

動作仕様： 新規作成時は前の編集を破棄するか確認し、履歴を初期化する。入力NEDの構文不正は読み込みを拒否するが、接続不足などの意味エラーは開いてから修正できる。構文を壊した編集中は最後の正常な図を「古い図」として残し、構造編集を止めて原文での修正を可能にする。選択・ズーム・スクロールだけでは未保存変更にならない。

変更判断： リモート共有編集、Ethernet等の専用テンプレート、任意ファイルを自由に追加するIDEを必要とする場合は追加設計が必要。現在の標準フォーム・部品群はClassical CAN／Gateway中心であり、シミュレータの全profileが同じGUI編集能力を持つとは限らない。

参照：エディタ仕様、取扱説明書、起動server、template実装、ブラウザ試験。

原文・構成図・設定フォームの編集¶

概要¶

機能仕様： 原文を直接編集するほか、部品の追加、接続、配置、実行条件、送信、Gateway経路をフォームで設定できる。

動作仕様： UI操作をNED／INI／JSONへ反映し、同じ内部原文を検証・保存・実行へ渡す。型defaultの変更はその型を使う全実体に影響し、INI実体値は指定した実体だけに影響する。

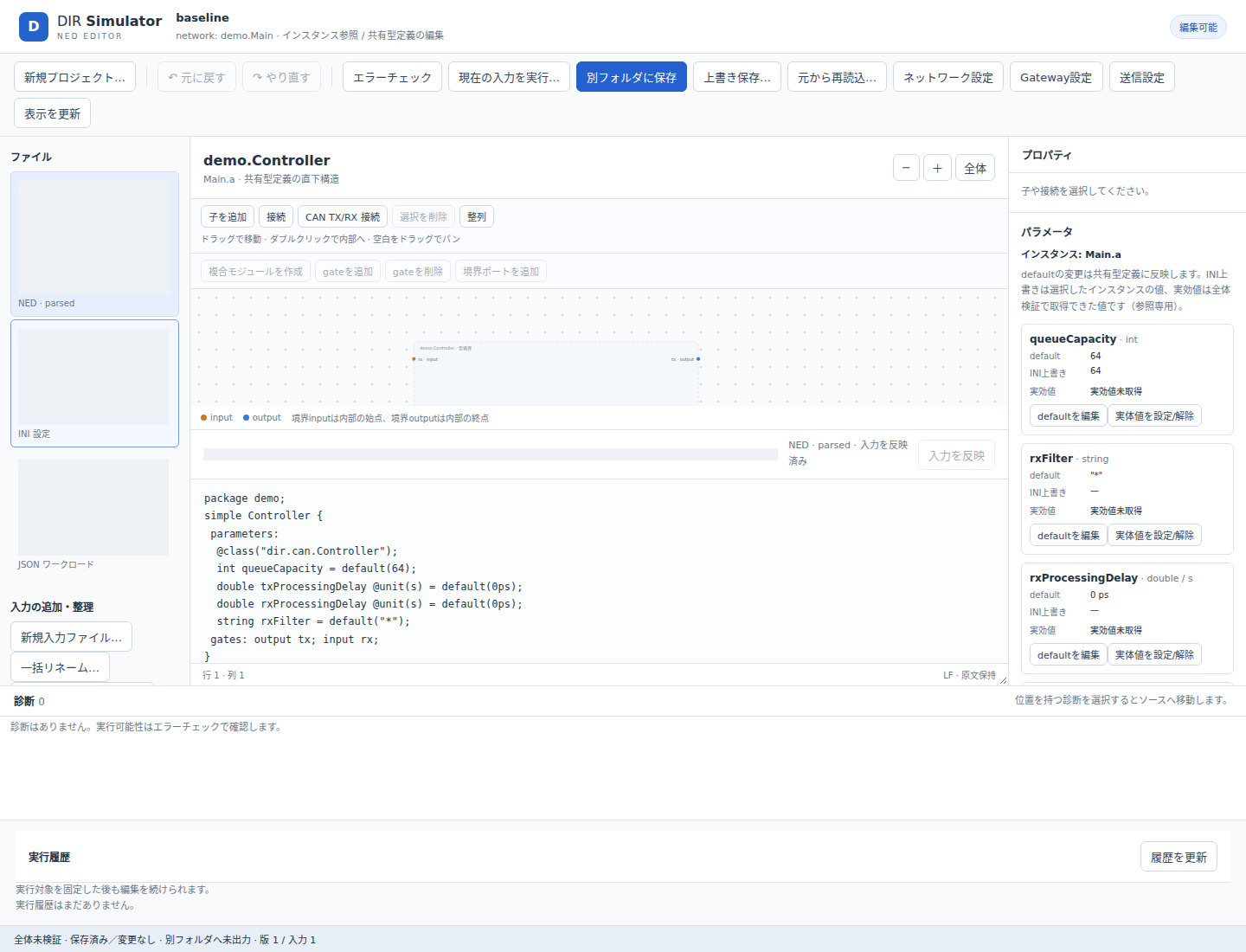

図ではMain.aのパラメータ欄と共有型の原文を示す。queueCapacityのdefaultとINI上書きはいずれも64で、撮影時の実効値欄は「実効値未取得」である。実効値は全体検証で取得するため、表示中の入力値と検証済み実効値を区別する。設定値がモデルの物理条件なのか、仮想実行期間なのか、画面の配置情報なのかも区別する。

詳細¶

機能仕様： 以下はユーザーが直接変えられる項目。

機能	入力・保存場所	適用範囲・制約
原文編集	NED／INI／JSON内部原文	日本語IME確定後に反映。未確定の変換文字列を送信しない
部品追加・削除	NEDの宣言・submodules	Controller/Bus/Multibus/Gateway/Fanout等。必要な標準定義を取り込む
結線	NED connections	CANペアはTX/RXの2本を一操作で追加。使用中gateや方向不正を拒否
複合部品・境界gate	NED module、内部子・辺	親と内部の接続を整合させる。接続中gateの削除を拒否
default literal	NED parameter	同じ型の全利用箇所へ影響
実体値の設定・解除	INI完全pathキー	空欄で上書き解除、NED defaultへ戻る
ネットワーク設定	INI	仮想実行時間、窓、イベント上限等
送信設定	workload JSON	explicit/periodic、CAN ID、最大8byteのデータ等。FD専用フォームではない
Gateway設定	model-config JSON	Controllerのport対応、入口・複数出口、delay、hop、RX容量等
配置・折り畳み等	*.ned.layout.json	表示情報。物理的な距離やリンク遅延を変更しない

動作仕様： 単一CANにMultibus専用部品を追加する場合、確認後に既存型の実装とINIのprofileを合わせ、必要な経路JSONを追加する。既存値とgate名は保ち、追加部品の外部結線は利用者が完成させる。元にないファイルが増えた場合は別フォルダ保存を使う。

不明なJSON項目や重複キーをフォームで黙って捨てない。構築途中の未接続は編集可能だが、全体検証に通らなければ保存できない。未送信入力がある間の保存・検証・実行は、その反映を待つ。遅れて返った応答で新しい入力を巻き戻さない。

固定値： Undo／Redoは最大200操作、保持する差分は32MiBまで（model.rs）。保存後は同じセッションの履歴を利用できるが、再読込で初期化する。これらはUIの設定項目ではない。

変更判断： defaultと実体値を一つのフォームへ統合するなら適用範囲を明示する。履歴拡大はメモリ上限、原文同期、削除・新規ファイルの取り消しを一緒に検証する。

参照：エディタ仕様、modelと履歴、編集コマンド、画面実装、テンプレート。

入力の追加・型の独立化・一括リネーム¶

概要¶

機能仕様： 新規NEDや欠けた設定JSONの作成、一つの実体だけに固有な型の複製、参照を含む名前変更を提供する。

動作仕様： まず変更計画を作り、旧新の原文と影響箇所を表示する。確認して適用すると一まとまりの編集になる。適用前に元内容が変わった計画はそのまま実行しない。

詳細¶

機能仕様： 操作別の範囲は次の通り。

操作	設定するもの	固定境界・失敗条件
新規入力	NED root、demo/NewType.ned等の相対名、型名、LF/CRLF、BOM	絶対path、..、root直下packageなし、既存名衝突を拒否。作成直後はメモリ内だけ
欠落JSON	workload／Multibus model-config、INI参照	既存JSON交換、二つ目のINI、binary、任意ファイル管理の機能ではない
型独立化	対象simple/module実体、新型名、既存または新規NED	root network/channelは対象外。必要な共有祖先も複製
一括リネーム	owner＋type/child/gate/parameter＋新名	package変更は対象外。最終衝突を拒否。相互入替やcycleは一つの計画にまとめる

動作仕様： Main.aとMain.bが同じRack型の場合、Main.a.unitだけの型独立化では必要なRackも複製し、b側を元の型に保つ。内部子型を無条件で全て再帰複製する操作ではない。

childの名前変更はその型を使う全配置の子孫pathにも影響するため、INI、Channel節、対応JSON、配置参照を更新する。単なる文字列置換とは異なり、comment、payload、説明文、generator/route ID、@classを同じ名前だからという理由で変更しない。標準実装が要求する固定gate/parameter名の変更は共通prepareで拒否され得る。

固定値： 計画保持量64MiB、計画の有効期間600秒（refactor.rs）。未対応profile/schema、曖昧な参照、layout修復が必要な入力を推測して変更しない。

変更判断： 一つの実体だけを変えたい場合は型独立化、全利用箇所で名称を揃えたい場合は一括リネーム。package移動やファイル削除を追加するなら、読み込みroot、参照、保存集合、復旧を含めた設計が必要。

参照：エディタ仕様の拡張設計、refactor、symbol操作、file creation、拡張ブラウザ試験。

保存・競合検出・復旧¶

概要¶

機能仕様： 検証済み入力一式を別フォルダへ保存し、登録済みの保存先へ明示上書きできる。途中失敗を検出して保存完了または元への復元を行う。

動作仕様： 保存予定の一式を検証し、確認時の原文・対象ファイルと一致することを確認して書く。外部変更を検出したら拒否する。複数ファイルが一回のOS操作で同時に置き換わるわけではないため、途中状態には復旧記録を使う。

詳細¶

機能仕様： 別フォルダ保存の出力はINI=project.ini、NED=ned/0001/以降、workload=data/workload.json、model-config=data/model-config.json、layout=対応NED隣。INI参照を出力先の構造に合わせて調整する。

動作仕様： 元入力を削除しても取得済み内部原文から別フォルダ保存できる。新しいファイルを追加して保存集合が違う場合は、既存保存先の上書きを拒否する。Undoは保存済みディスクのファイルを消す操作にはならない。最初のタブが編集権を持ち、別タブは閲覧専用。編集権の移動を保存途中に行わない。

状態	画面・利用者の操作	製品の動作
通常保存	別フォルダまたは登録先を選択	全体prepare後、確認対象の変更を検査して書込み
競合	再読込・保存先変更等を判断	外部更新や新NEDを勝手に上書き・削除しない
復旧待ち	保存完了または元へ復元を選択	journalのbefore/afterに合う場合だけ進める
finalizing	保存完了を再試行	確定情報・backup回収を完了。復旧方向を反転しない
invalid	診断と記録を確認	所有や内容が合わなければ編集・復旧を停止し原状を保持

固定条件： symlinkをたどらず、descriptor基準の操作・fsync・所有情報を用いる。自動保存間隔や外部編集の自動取り込みの設定は提供しない。

変更判断： 無確認上書き、ファイル集合の増減、自動保存を望む場合は、競合時の優先側と復旧後の完成条件が必要。保存の復旧とシミュレーションの途中再開は別機能。

参照：エディタ仕様、保存実装、復旧実装、保存対応表の回帰試験。

未保存入力の実行・停止・結果管理¶

概要¶

機能仕様： 編集中の内容を保存せず実行し、そのときの入力と結果を対応付ける。別の編集を続けながら実行状態を確認できる。

動作仕様： 全入力の反映後にsnapshotを固定し、待機→準備→実行→結果照合→終端状態へ進む。実行後に入力を変更すると過去の入力の結果と表示する。現在の原文・Undo履歴を実行時へ自動で戻さない。

詳細¶

機能仕様： 画面の実時間上限は1～3600秒、既定600秒。INIの仮想sim-time-limitとは別。worker開始からprepare/simulate/exportを測り、待機時間は含めない。

項目	現行値	変更場所・意味
同時実行／待機	1 worker／2 run	run_control.rsに固定。複数タブで枠が増えるものではない
固定入力	1 run 256MiB・10000ファイル	run_snapshot.rsに固定
active固定入力合計	512MiB	PIN_LIMITに固定。Undo保持容量と別
worker address space	4GiB	worker.rsのOS hard上限。物理RAM消費量の保証ではない
単一出力ファイル	1GiB	OS hard上限
run領域／全runs	2GiB／10GiB	受付確認＋1秒ごとのsoft監視。一時超過を防ぐquotaではない
停止猶予	SIGTERM後2秒でSIGKILL	固定。協調的なsnapshot保存・再開機能ではない

動作仕様： 「実行対象の固定」の応答は受付完了で、計算完了ではない。出典画面からrevision、run ID、固定原文、hashを確認する。進捗率や実行中の確定イベント数を推測して表示しない。準備失敗は原文を保持して止まり、シミュレーション結果を作らない。

停止ボタンは停止要求を出す。manifestが未公開なら残骸を結果として開かない。既に公開されている完全な結果は照合後に残せる。再起動時に公開済み結果を回復する一方、未公開のactive/queued runを自動再実行しない。停止後の部分exportや途中Resumeは現在の保証に含まれない。

変更判断： 多数の実験を並列実行したい場合はworker数だけでなく入力保持量、ディスク、公平な待ち順、停止と回収を決める。libraryで長時間実行を再開する場合は実装済みRunSessionとgeneric checkpointを明示利用する。エディタのworker停止操作には自動接続しない。

参照：実行管理、snapshot、worker上限、エディタ仕様、拡張ブラウザ試験。

エディタからのViewer・ダウンロード・削除¶

概要¶

機能仕様： 照合済みrunからViewerを開き、結果ファイルや出典を取得し、不要な終端runを削除する。

動作仕様： manifest、hash、run identity、入力出典の照合後に取得操作を可能にする。Viewerは別originのloopbackサーバーで表示し、編集画面の権限を渡さない。

詳細¶

機能仕様： Viewerリンクは発行から1時間有効。期限切れ・明示失効・サービス再起動で無効になる。Viewer生成は4GiB address space、単一ファイル1GiB、600秒上限に固定されている。これらはINIのモデル設定ではない。

動作仕様： Viewer準備が失敗しても元の結果は保持する。失効後は再準備して新しいリンクを得る。結果取得は許可されたファイルを一つずつ選び、hashを確認したファイルから配信する。自動ZIP化は行わず、実行時原文は別表示。終端runの削除は固定原文・結果・出典を消すが編集中のプロジェクトを変えない。active、取得中、Viewer参照中は削除を拒否し、容量不足時も自動で結果を削除しない。

変更判断： 長期共有URL、ZIP一括取得、自動世代削除、複数ユーザー閲覧は追加仕様になる。現在のURLは閲覧権限を含むため、そのままスクリーンショットや配布資料へ掲載しない。

参照：Viewer server、Viewer worker、取扱説明書。

Viewerの時刻移動・要求詳細・モデル別表示¶

概要¶

機能仕様： 保存結果を構成図・タイムライン・要求一覧・詳細で読み、特定の時刻に何が確定していたかを確認する。

動作仕様： 選択時刻までの確定記録から状態を復元する。再生や巻き戻しで結果ファイルを書き換えない。未来に予定されたEOFや受信時刻を、既に完了した実績として補わない。

図の読み方：タイムラインと詳細の時刻は実行全体の記録、件数と状態は選択時刻の値。一覧の後の時刻が見えていても、現在時刻で完了した意味にはならない。

詳細¶

機能仕様： CAN/GW/FD、Ethernet、transactionで対応する画面・record schemaを切り替える。任意の独自profileを汎用表示できるわけではない。

操作／設定	場所・既定・上限	意味
時刻単位	UI、µs/ns/ps/ms/s	内部はBigIntのps。入力数値にも選択単位が適用
時刻指定／スライダー	UI、観測区間内	1ps精度。同じ時刻の内部scheduler順は逐次再生しない
前後イベント	ボタン／左右キー	異なる記録時刻へ移動。後退でも通信の向きは変わらない
再生速度	UI	CAN系1×は全観測期間を約8秒で表示。物理速度ではない
タイムライン	CAN系上限500区間	表示制限。集計母数を切り詰めない
要求一覧	CAN系75行／ページ	検索・状態filter・ページ移動で絞る
Gateway転送	CAN/GW画面の最新500行	受信時刻順。RX保持・TX待機・分岐を別に読む
ファイル切替	結果ファイルを開く／drop	新結果を検証し旧選択をリセット。無効結果は読込エラー

動作仕様： 要求詳細の「この要求の記録時刻」は生成、ready、SOF、実EOF、解放、受信等の確定時刻だけをまとめる。同じ時刻は一つの移動先。選択要求本人の記録が対象で、Gatewayの別コピーはそのコピーを選ぶ。移動すると再生を止め、手入力で同じ時刻に移動した状態と一致する。

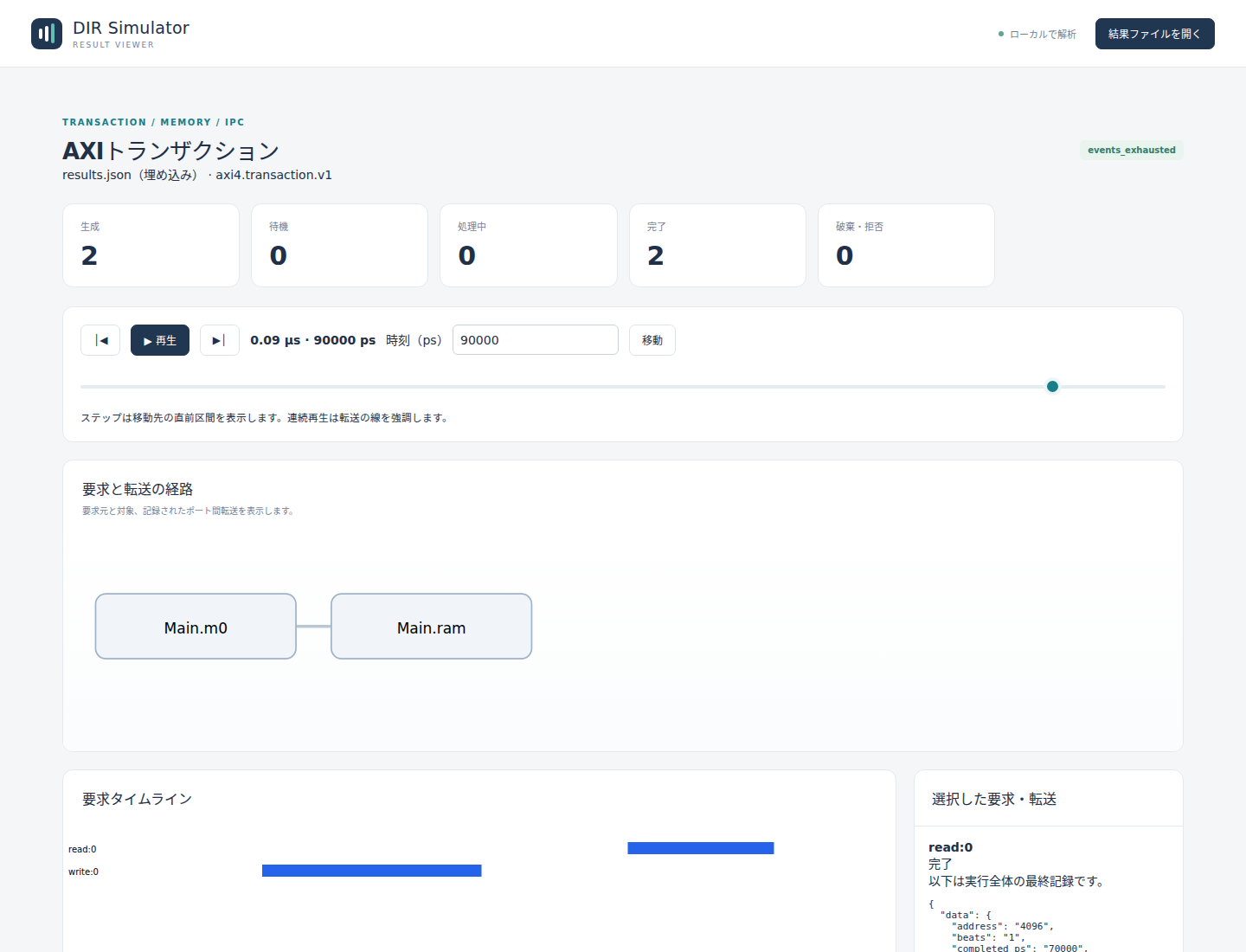

transaction画面のメモリbyte、slot所有者、DMA進捗等は「実行終了時の資源」として示す。過去時刻へ移動しても、その最終snapshotを過去のメモリ内容と読み替えない。Ethernet画面はcopy、port、キュー、受信先の記録を読む。モデル章に同報と期限の意味を記す。

変更判断： 大規模表示、任意profile対応、同時刻内の一イベントずつの再生、メモリ内容の時刻ごとの復元は別の拡張になる。過去のメモリを再現するには、画面だけでなく必要な変更履歴を結果側に記録する必要がある。

参照：Viewer仕様、HTML生成、CAN復元モデル、transaction復元、Viewerブラウザ試験。

CAN・Gatewayの同一区間比較¶

概要¶

機能仕様： 一つのrunにある複数バス・Controllerの負荷と待ちを、同じ期間で比較する。

動作仕様： 全期間またはタイムラインの表示区間[a,b)を選び、確定記録全体から再計算する。検索や75行ページ、500区間の表示上限で比較の母数を変えない。

詳細¶

機能仕様： バスTX、Intermission、TXキュー、GW RX保持を別々に表示する。CAN FD・Ethernet・transactionにこの比較表を拡張しているわけではない。

動作仕様： バスTXはSOF～EOF、IntermissionはEOF～releaseと区間の交差長を加算する。未完了は観測終端までとして未完了件数を表示する。TX割合は区間長を分母とし、小数第3位まで切り捨てる。キューの「再演状態最大」は正の時間幅で存在した状態の最大値であり、同時刻の0→2→1は1。一瞬の2も数える保存済みqueue_maxとは定義が違う。欠測を要求数から推測せずN/A、ゼロ長の比率は未定義とする。

設定・固定条件： UIで区間と並び順を選ぶ。算出式、欠測、同値時の名前順はmodel.js／app.jsの固定契約。異なるrun間の自動統計比較や原因推定は提供していない。

変更判断： 比較表で必要なのが「瞬間最大」「時間を持つ最大」「長時間滞留」のどれかを決める。同じ「最大」の表示へ異なる定義を混在させない。

参照：Viewer仕様、CAN復元モデル、Viewerモデル試験。

2026-10-17現行実装追補：承認済み後続10分野のAPI・設定・scope・出力・Viewer境界を追加した。固定commitに基づく既存画像・実測は取得時の証跡として保持する。新機能はv1.1.6に収録する。製品受入最終判定は同追補の製品検証記録へ分離する。文書版・履歴は本pushの改訂として確定した。
