Ethernetのlink復旧時刻と受信判定¶

文書バージョン：1.2.0 対象GitHubバージョン：v1.2.0 文書ID：guide-ethernet-link-control 文書状態：公開用完成稿

更新履歴¶

文書バージョン	更新日	更新内容
1.2.0	2026-10-22	v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持
1.1.0	2026-10-16	初版：link復旧の1ps比較、送信済みcopyの継続と到着時の受信判定、公開6入力・正式版実測・実Viewerを追加

目的：送信できたフレームが届かない理由を調べる¶

送信中にlinkをdownにしたとき、「送信が途中で消える」のか、「送信は終わるが受信で拒否される」のかを分けて調べます。この実習で使う動的Ethernetモデルは、SOF（送信開始）済みのcopyを中断せず、到着時のlink状態で受け入れを判定します。

要求は、送信開始・終了と受信判定を別々に読み、障害中のフレームと復旧後の次のフレームを区別できることです。変えるのは復旧controlの at_ps 一つだけ。到着ちょうどに復旧する on-time と、1ps遅い late を比較します。転送先は静的FDBで固定します。MAC学習の実習と違い、学習表の期限を比較する実習ではありません。

profileは ethernet.l2.dynamic.v1。測定と画面は正式v1.1.4 Release、source b45515644dfc65c205216d564d5bf7ef00280622 から取得しました。掲載時のmain c67e153cc3bcf1f6ac0303d23023ce8ae4a4f533 の後続NED修正は、正式版での測定へ含めていません。

構成と責務：配線、制御、受信を分ける¶

公開Ethernetの1 Switch・3 Endpoint配線をそのまま使います。6本の有向Linkがあり、動的設定では往復を一つの物理linkとして扱います。今回通る接続は次の2段です。

Main.a.tx → Main.sw.rx_a    Main.sw.tx_b → Main.b.rx

構成	責務・境界	この実習で固定する依存
Endpoint a	時刻0と2000000psに独立した2フレームを生成する	宛先MACはb、VID10、PCP0、payload空、TX処理0ps
Link	1Gbpsの直列化と1000psの伝搬を表す	SOF後はdownになってもEOF・arrivalまで進む
動的control	a-sw のup/downを双方向一体で変更する	downは500000ps。upだけ609000/609001psにする
Switch sw	arrival時に入口link/VID/STPを確認し、受理時だけ転送する	静的FDBでb宛をtx_bへ。転送処理2000ps
Endpoint b	自分宛の正常フレームを受信完了として数える	RX処理0ps。自動応答や再送は生成しない
Endpoint c	公開配線の第3Endpointとして残す	今回の静的unicast経路ではcopyを受けない

a-sw はNEDのチャンネル名ではなく、modelの dynamic.links で Main.a.tx と Main.sw.tx_a を対応付けたIDです。制御はそのIDを参照します。別の b-sw は変更しません。linkが復旧しても、既に受信拒否したcopyを後から再送する機能はありません。

静的FDBにはa/b/cの宛先が設定されています。送信元aも静的に登録済みなので、受理時の static_shadowed は動的学習を抑制した監査記録です。これをフレームの受信失敗と数えないでください。今回は convergence_ps=0、Switch間linkなしです。抽象STPの冗長経路切替や収束待ちを測る構成ではありません。

利用フロー：同じcopyの送信と到着を追う¶

1. INIからNED・model・workloadを読み、接続とprofileを validate します。
2. aが最初のframe unicast:0 を生成し、0psにSOFします。
3. 500000psに a-sw がdownになります。送信済みcopyは継続します。
4. EOFは608000ps、swへのarrivalは609000psです。そのarrivalで復旧済みかを調べます。
5. 受理された場合だけ611000psにswからbへ新しいcopyがSOFし、1220000psにbへ到着します。
6. aは2000000psに次のframe unicast:1 を独立して生成します。両条件とも復旧済みなのでbへ届きます。

同時刻ではphase0のcontrolを先に適用し、その後phase1のarrivalを判定します。そのため609000psちょうどのupは間に合います。609001psのupは、609000psで終わった受信判定を取り消しません。

手順：公開入力を揃え、復旧時刻だけ変える¶

6入力ZIPを展開するか、リポジトリの examples/guide/ethernet-link-control を使います。ZIPはリポジトリ相対のディレクトリ構成を持ち、他の記事のファイルを必要としません。

ファイル	内容
models/ethdemo/Main.ned	公開Ethernet配線を変更せず同梱
model.json	公開VLAN全受入設定へ、1 bridge/3 linksの動的設定を共通追加
on-time.json / late.json	公開dynamic topology負荷の接続名・down/up時刻を共通整理。2条件の差はup時刻1psだけ
on-time.ini / late.ini	対応workloadを選ぶ。model・時刻上限・profileは共通

両workloadでdownは共通です。

{"id":"down","at_ps":"500000","kind":"link_set","link":"a-sw","up":false}

upは on-time.json で次の値です。late.json では at_ps だけを "609001" にします。psは10進文字列で記載します。

{"id":"up","at_ps":"609000","kind":"link_set","link":"a-sw","up":true}

正式v1.1.4から用意した dir-simulator をPATHへ置き、リポジトリのルート、又はZIPを展開したルートで実行します。

mkdir -p link-results
for case in on-time late; do
  dir-simulator validate --config examples/guide/ethernet-link-control/$case.ini &&
  dir-simulator run --config examples/guide/ethernet-link-control/$case.ini \
    --output link-results/$case &&
  dir-simulator view --input link-results/$case/results.json \
    --output link-results/$case-viewer.html
done

これはBash用の例です。PowerShellでは $case の2値を順に各コマンドへ代入して実行できます。link-results の親ディレクトリを先に用意し、各runの出力先は未使用のものを指定してください。各コマンドの終了0、manifestの status: complete と partial: false を確認します。runはJSON・CSV・診断・manifestを出力し、viewは同じrunのresults.jsonからHTMLを作ります。HTMLをブラウザーで開けばサーバーなしで確認できます。

実測：送信copyの完了と受信完了は別の数¶

payload空でも、VIDタグ付きMACは68byteです。preamble/SFD込みのwireは 8×(68+8)=608 bit なので1Gbpsで608000ps、伝搬1000psを足してarrivalは609000psです。IFG込み占有は704000psですが、受信判定が704000psまで待つわけではありません。

観測	on-time	late
up適用 ps	609000	609001
最初のa→sw SOF / EOF / arrival ps	0 / 608000 / 609000	0 / 608000 / 609000
最初のsw受信判定	forwarded、入口epoch2	filtered、link_down、入口epoch1
最初のsw→b copy	SOF611000、arrival1220000ps	生成なし
次のa→sw arrival ps	2609000	2609000
次のb受信完了 ps	3220000	3220000
generated / serialized	2 / 4	2 / 3
forwarded / received	2 / 2	1 / 1
reception filtered / copy dropped	0 / 0	1 / 0

serialized はhopごとのcopy数です。aが生成したframe数ではありません。lateでも最初のa→swはserializedになり、その到着に対応するreceptionがfilteredです。copyのqueue dropと受信側filterを混同しないよう、results.jsonのtransferとreceptionを transfer_id で対応付けます。

両runとも上限10000000psまでの結果がcompleteで、events_exhausted・pending0です。最後のイベントは3315000psの送信資源解放でした。復旧後の次のframeは自動再送ではなく、workloadに最初から指定した別frameです。

Viewer：同じ609000psで状態と受信を照合する¶

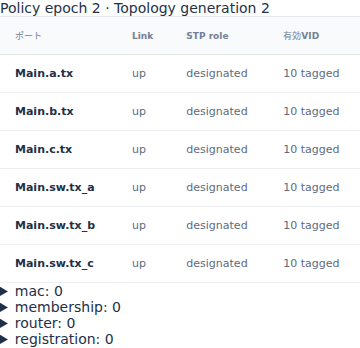

1. on-time-viewer.html を開き、時刻欄へ 609000 を入力してJumpします。Policyのa側linkはupで、topology generationは2です。

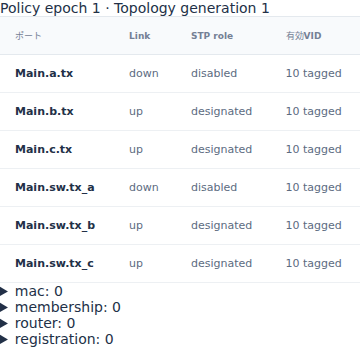

2. late-viewer.html で同じ時刻へJumpします。a側linkはdown、generationは1です。送信を始めたepoch0と、現在のpolicyを区別できます。
3. lateだけ 609001 へ進めるとupになります。609000 へ戻すとdownへ戻ることも確認します。
4. 1300000 へ進めて unicast:0 のa→sw行を選択します。lateの詳細には link_down があり、on-timeにはbの受信完了があります。forwardedは2000psの処理後に確定するため、609000psで転送完了件数まで増えたとは読まないでください。
5. 4000000 では unicast:1 のb受信完了を両条件で確認します。

次は実際のv1.1.4 Viewerの609000psを、390px表示で取得したPolicy画面です。

制約と仕様への入口¶

この実習は一つのEndpoint linkの制御と、SOF済みcopyの到着時判定だけを比較します。電気的な断線で途中のbitが壊れる現象、FCSの自動破損、PHY再同期・自動ネゴシエーション、TCP再送や実機の復旧時間予測は扱いません。down中の新規生成・queue滞留中のdrop、複数Switchの冗長経路、非ゼロ収束時間、停止境界との全組合せも今回の測定対象外です。

制御は明示した事実を時刻どおり適用する抽象モデルです。BPDU等を交換する分散STPの実装や、IEEE全体適合の証明として使わないでください。測定には正式版sourceのclean dev buildを使っており、最適化ビルドの実時間性能比較ではありません。

詳しい境界は動的Ethernet仕様の抽象tree・切替・観測、既存検証の範囲は動的Ethernet検証仕様を参照してください。日本語検索では「復旧」「受信」でこの記事を探せます。
