CAN受信処理遅延の比較¶

文書バージョン：1.2.0 対象GitHubバージョン：v1.2.0 文書ID：guide-can-rx-processing-delay
文書状態：公開済み。mainへのpush時に検証後、GitHub Pagesを自動更新

更新履歴¶

文書バージョン	更新日	更新内容
1.2.0	2026-10-22	v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持
1.1.1	2026-10-11	公開文書整合性監査の修正を反映し、文書PATCHを一つ上げ、対象タグをv1.1.4へ統一
1.1.0	2026-10-06	初版：受信処理遅延だけを変える3条件、送信・観測・受信完了の実測、Viewer実画面、終了時未完了とモデルの制約を説明

目的：送信成功と受信完了を分けて読む¶

「フレームの送信は終わったのに、cの受信完了が遅い」という場面を再現します。同じ3要求を送る条件で、cのrxProcessingDelayだけを0、200、900µsへ変えます。Busの送信時刻、cの観測時刻、cの受信完了時刻を比べ、どこで時間を使っているかを確かめます。

この実習で変えるのは受信後の処理時間です。受信フィルタは全受入のままです。CAN Controllerの受信バッファ容量や満杯による受信破棄は、このモデルにはありません。遅い受信処理を設定しても、その機能を再現したことにはなりません。

初めてのCAN実行の準備・出力ファイルの説明と、Viewerで結果を読むの時刻移動を先に確認すると進めやすくなります。コードの基準はv1.1.3、今回の実行・ビルド基準はmain c152840df77e5ce29c678ca8165c7c00935756fbです。

構成と責務¶

NED・INI・JSONの3種類を使います。配線と生成入力を固定し、INIにあるcの受信処理時間だけを変えます。

入力・部品	この実習で担当すること	比較中の扱い
models/demo/Main.ned	a・b・cのControllerを1つのBusへ接続する	同じ配線、配線遅延0
minimal.json	a・b・cに1要求ずつ、時刻0で生成する	同じID・データ・生成回数
rx-delay*.ini	500kbps、実行1ms、cの受信処理時間を指定する	Main.c.rxProcessingDelayだけを変更
Bus	調停、送信、EOF、Bus解放を決める	受信側の処理が終わるまでBusを占有しない
受信Controller	フレームを観測し、フィルタ適合後に受信完了を記録する	cだけ処理時間を変え、a・bは0

送信要求はa:0、b:0、c:0です。例えばa:0はaが送る1フレームを表し、それに対するbとcの受信は別々の行に記録されます。送信元aへの自己受信はありません。

接続と受信までの流れ¶

1. aの要求がBusの送信権を得て、a.txからBusへ送信します。
2. EOFでaの送信成功が確定します。Busから送信元以外のb.rxとc.rxへ受信通知が届きます。
3. bとcは通知を観測し、各自の受信フィルタを判定します。この実習は両方とも全受入です。
4. 各Controllerは観測時刻にrxProcessingDelayを加えた時刻で受信完了を記録します。
5. BusはEOFから3bit間隔を終えると次の送信を始められます。cの受信処理完了を待ちません。

今回の配線遅延は0なので、t_observed = t_EOFです。フィルタに適合した受信については、t_received = t_observed + rxProcessingDelayになります。配線遅延がある構成では観測時刻も遅れるため、EOFと観測を同じものと考えないでください。

RX処理は受信ごとに独立しています。先の受信処理中でも、次の受信や自身の送信と重ねられます。1つのCPUが全受信を順番に処理する待ち行列のモデルではありません。

最小実行手順¶

リポジトリのルートで実行します。実習入力ZIPにも、同じ相対配置で3つのINI、共通JSON、NEDを収録しています。ZIPだけでは実行プログラムは入りません。導入・ビルド手順は入門を参照してください。

cargo build --locked -p dir-simulator

for delay in 0 200 900; do
  ./target/debug/dir-simulator validate \
    --config "examples/guide/can/rx-delay${delay}.ini"
  ./target/debug/dir-simulator run \
    --config "examples/guide/can/rx-delay${delay}.ini" \
    --output "results-guide-rx${delay}"
  ./target/debug/dir-simulator view \
    --input "results-guide-rx${delay}/results.json" \
    --output "guide-rx${delay}-viewer.html"
done

生成した3つのViewer HTMLをブラウザで開きます。繰り返すときは出力ディレクトリとHTMLを別名にしてください。既存出力の保護で拒否されることを、シミュレーション失敗と取り違えないようにします。掲載コマンドはBash/WSLで検証しています。

1変数だけを変える設定¶

3つのINIの差は次の1行だけです。cのTXキュー容量、Busの速度、workload、実行終了時刻は同じです。共通NEDのrxFilter = "*"も変えません。

# rx-delay200.iniで変えている行
Main.c.rxProcessingDelay = 200us

INI	cの受信処理時間	その条件で確かめること
rx-delay0.ini	0µs	観測と受信完了が一致する基準
rx-delay200.ini	200µs	観測は同じで、受信完了だけが遅れる
rx-delay900.ini	900µs	観測済みでも1ms終了までに受信完了しない

実測：Busの送信は3条件とも同じ¶

要求	SOF（µs）	EOF（µs）	Bus解放（µs）
a:0	0	238	244
b:0	244	400	406
c:0	406	530	536

3条件とも送信成功3件、送信破棄0件です。cのRX処理時間を増やしても、CAN IDやフレーム長、送信順、Bus解放時刻は変わりません。c自身の要求も406µsで送信を開始します。

実測：cの受信完了だけが変わる¶

以下はc宛ての受信だけを比べた表です。時刻値はすべてµs、右の3列は各処理時間条件での受信完了時刻です。「—」は1ms終了までに完了していないことを示します。

要求	観測	0µs	200µs	900µs
a:0	238	238	438	—
b:0	400	400	600	—

bがaを受ける238µs、aがbを受ける400µs、aとbがcを受ける530µsは3条件とも変わりません。全受信6行のうち、c宛ての2行だけが変わります。

200µs条件では、cはaの受信を238〜438µs、bの受信を400〜600µsに処理します。400〜438µsは2つのRX処理が重なり、cの送信も406µsから始まります。この重なりは、独立した固定遅延のモデルが実装している動作です。

実行1ms時点の記録	0µs	200µs	900µs
送信成功	3	3	3
受信完了（全受信者）	6	6	4
受信未完了（pending）	0	0	2
フィルタ拒否	0	0	0
termination	events_exhausted	events_exhausted	time_limit

0/200µs条件は予定したイベントが尽き、900µs条件は処理完了イベントを残して実行時間上限に達します。3条件ともend_ps = 1000000000、partial = falseです。このpartial=falseだけから「すべての受信が完了した」と判断できません。受信行の状態と完了時刻を確認します。

実Viewerで観測と完了を見分ける¶

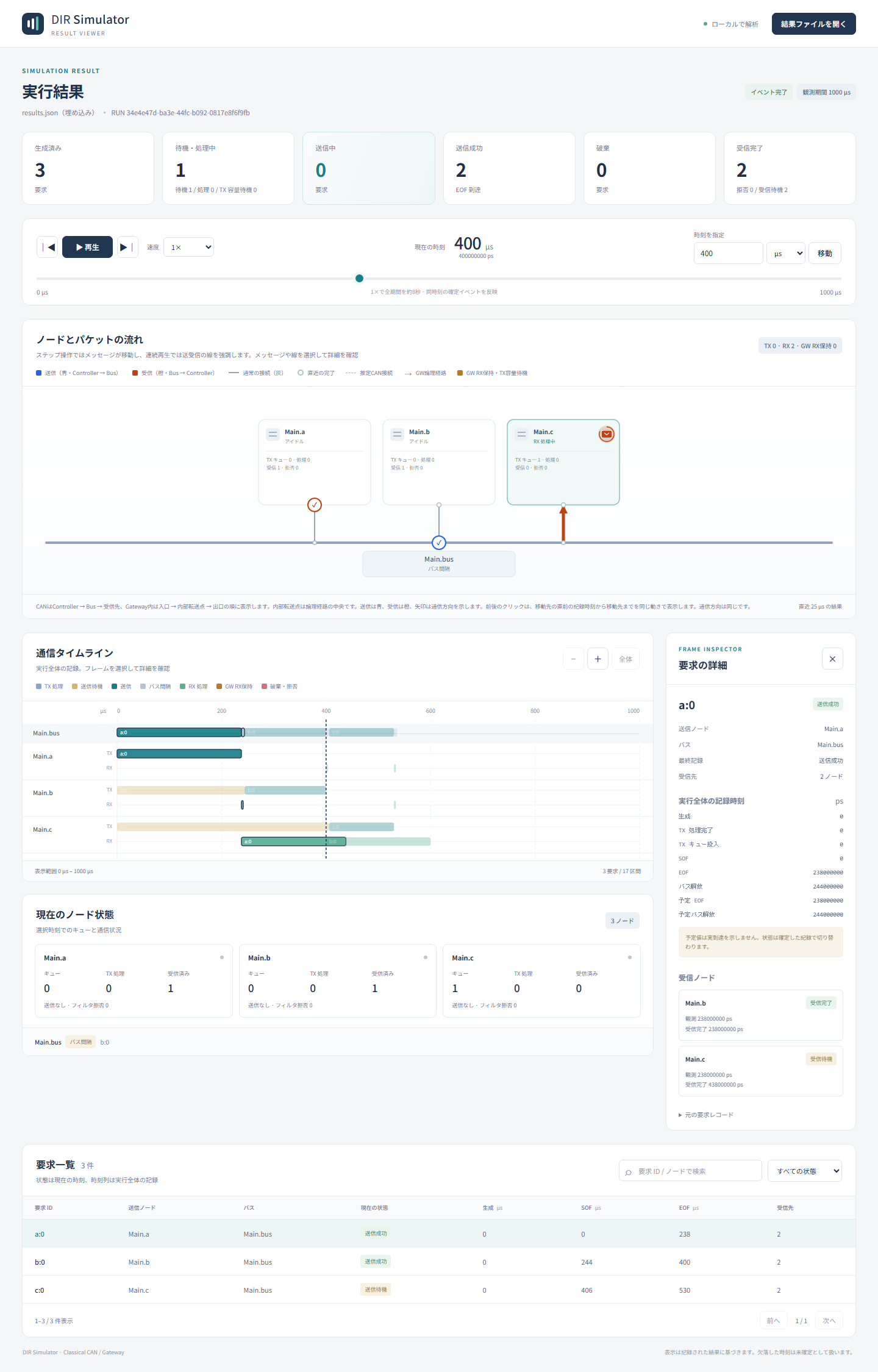

200µs条件のViewerで単位をµsにし、時刻400へ移動してa:0を選択します。送信は成功済みですが、cの受信はまだ「受信待機」です。cの観測は238µsで、受信完了は438µsです。

実画面を大きく開く

撮影条件：200µs条件、選択時刻400µs、要求a:0、幅1,440px。受信者詳細の時刻欄はps整数なので、238000000 ps = 238µs、438000000 ps = 438µsです。詳細の時刻欄は実行全体で保存された時刻、状態バッジは選択した400µs時点の状態です。先の438µsが表示されていても、400µsで完了済みという意味ではありません。

438µsへ進めるとa:0 → cが完了し、600µsではb:0 → cも完了します。a:0のEOF238µsやBus解放244µsを、cの受信完了438µsへ置き換えて読まないようにします。

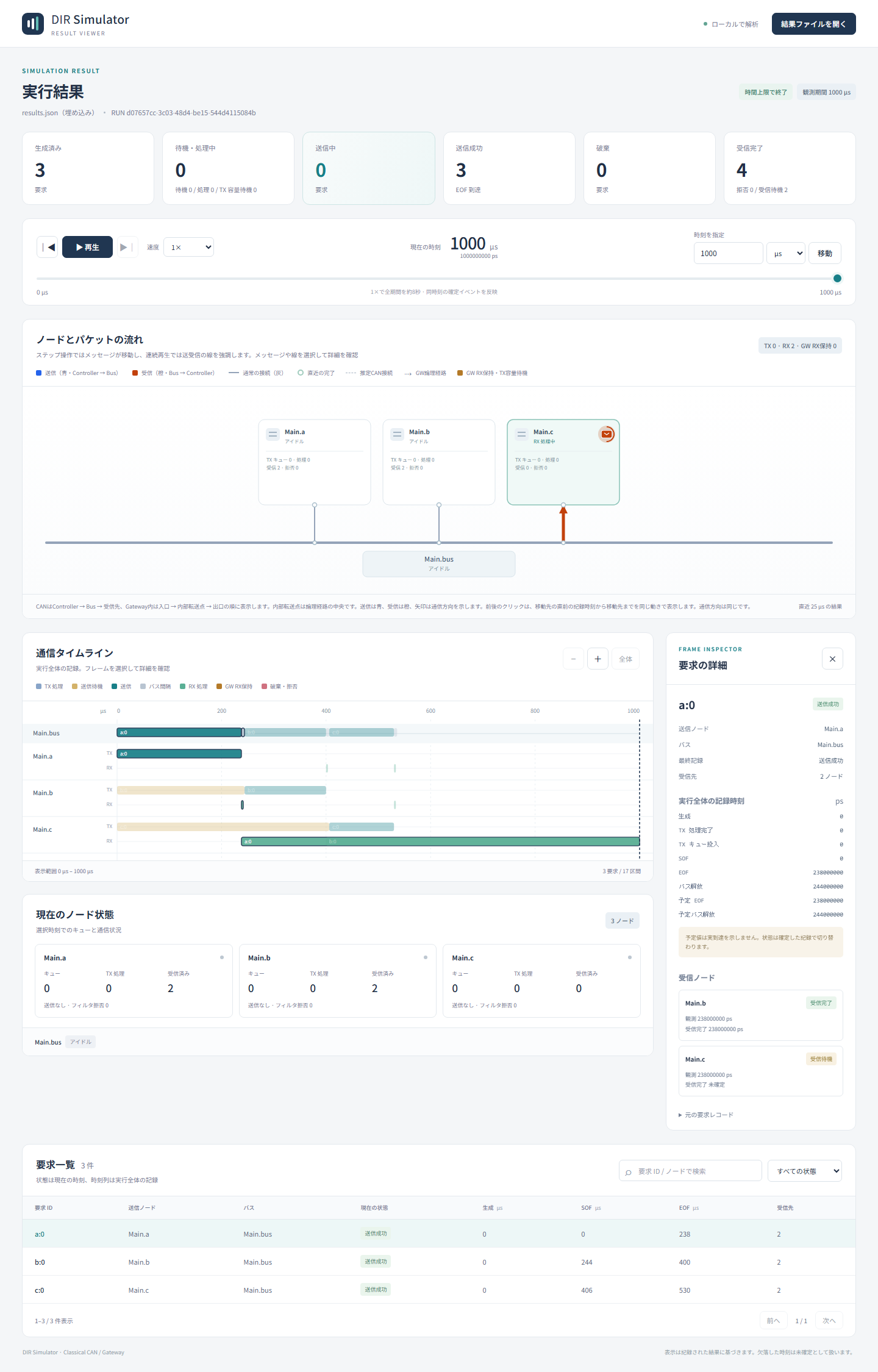

次に900µs条件のViewerで1,000µsへ移動し、同じa:0を選択します。送信成功3件・受信完了4件ですが、cの観測時刻はあり、受信完了は「未確定」です。

実画面を大きく開く

撮影条件：900µs条件、選択時刻1,000µs、要求a:0、幅1,440px。results.jsonでもc宛て2行はstatus = "pending"、received_ps = nullです。

終了時のpendingを欠落や破棄と混同しない¶

900µsを足した処理完了予定はa:0 → cが1,138µs、b:0 → cが1,300µsです。この2つは式から求めた予定で、今回の結果に保存された受信完了の実績ではありません。実行区間は[0, 1ms)なので、上限以後のイベントは実行されません。Viewerの時刻移動だけで、実行していない受信を完了させることもできません。

これは「受信を観測したが処理が終わる前に観測期間が終了した」結果です。フィルタ拒否、TXキュー満杯、RXバッファ破棄の証拠ではありません。出力の送信成功と、受信行の観測・完了・状態を別々に読みます。

この実習で分かることと制約¶

• rxProcessingDelayはフィルタに適合した観測から受信完了までの固定遅延です。フレームのwire転送時間や送信側txProcessingDelayとは別です。
• 通常CAN ControllerのqueueCapacityはTX待機容量です。RXバッファ容量、RX満杯の破棄、1つの受信CPUの直列処理、処理負荷による遅延増加はこのモデルにありません。
• GatewayのRX保持容量・routing処理・TX容量待機は別機能です。この例はGatewayを使いません。
• 理想ACKモデルです。受信アプリケーションの処理完了をACKの条件にしません。実CAN機器の割込み・DMA・ドライバ・CPU競合を測った結果ではありません。
• 3要求、固定配線遅延0、全受入フィルタだけの比較です。実機の受信欠落率・バッファ設計・性能受入を保証する実験ではありません。

受信先の選別を調べるフィルタ比較とは目的が異なります。このページは選別条件を固定し、時刻の違いだけを観測します。調停実験では送信権の順序を、設定・用語・FAQではobserved / receivedと時刻単位を復習できます。ガイド内検索では短い語「受信」「遅延」でこのページを探せます。
