抽象冗長配送の履歴容量とduplicate・stale¶

文書バージョン：1.2.0 対象GitHubバージョン：v1.2.0 文書ID：guide-redundancy-history 文書状態：公開用完成稿

更新履歴¶

文書バージョン	更新日	更新内容
1.2.0	2026-10-22	v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持
1.1.0	2026-10-19	初版：履歴容量1/4の1変数比較、2 origin・4枝の正式版実測、実Viewerと独立入力ZIPを追加

届いたコピー数と、一度だけ配送する判断を分ける¶

同じ通信を二つの経路へ複製すると、受信口には複数のコピーが届きます。recoveryはsequenceの履歴を使い、同じoriginをアプリケーションへ一度だけ配送します。この実習では履歴容量だけを1と4へ変え、遅いコピーがstaleになる場合とduplicateになる場合を比べます。

以下は正式v1.1.6、source 397900451015c9bca6a33d24feac0a88b9b7b8feからビルドした同一CLIによる新しい測定です。企画調査のmain 28ad65c992af80f4f3db681930daa0756546294fとは分けています。profileはethernet.redundancy.abstract.v1です。

全体の構成と記録の役割¶

                          direct
                      s1 ───────── s2
                     ／ ＼        ／ ＼
talker a ───────────┘    s3 ─────┘    └──── recovery b
                         alternate

direct    : a.tx → s1.tx_b → s2.tx_a → b.rx
alternate : a.tx → s1.tx_c → s3.tx_c → s2.tx_a → b.rx

両経路はa.txとs2.tx_aを共有します。完全に物理独立な二経路ではなく、同じ出力portではコピー同士も待ち合わせます。今回は故障を入れず、alternateのs3に長い転送遅延を置きます。

入力・記録	責務
NED	Endpointと三角Switch網、全二重Link、1Gbps・各Link伝搬1000psを定義
INI	NED・workload・model-configを結ぶ。終了10000000ps
workload	0psと2000000psに同じunicastを生成し、sequence0/1を作る
model-config	明示したdirect/alternate経路、stream、recovery先、履歴容量を指定
dir.redundancy.origin	元通信。sequence、target数、配送完了数を保持
dir.redundancy.branch	originから複製した経路ごとの枝。各hopを進み、最終状態へ至る
ethernet.dynamic.transfer/reception	hopごとの送信copyと物理受信。branch全体や配送完了とは別
dir.redundancy.recovery	終点でのsequence判定。watermark、bitmap、deliveredを記録
Viewer	保存済み記録を時刻で読み、枝の進行とrecoveryを表示

比較前の共通準備として、元の公開サンプルから生成時刻を0/2000000ps、s3のforward_delay_psを5000000psへ変えています。この準備を両条件へ同じように適用し、条件間ではreplication.streams[0].history_capacityだけ1/4へ変更します。その他のSwitch転送遅延2000ps、経路、frame、queue、priority、Link、終了時刻は固定です。

watermarkとbitmapを先に読む¶

watermarkは受理済みsequenceの上限です。bitmapのbit0はwatermark自身、bit1は一つ古いsequenceという対応で、受理済みの位置が1になります。

最初のsequence0はaccept_first、新しいsequence1はaccept_advanceとして受理されます。その後でsequence0が到着したとき、watermarkとの差は1-0=1です。差が履歴容量以上ならstale、履歴内で既に受理bitが立っていればduplicateです。容量1では差1が範囲外、容量4では範囲内になります。どちらもdelivered=falseですが、根拠が違います。

独立入力を正式CLIで実行する¶

独立6ファイルZIPには共通NED・workload、2条件のINIとmodel JSONを含めています。このガイドを含むcheckoutのexamples/guide/ethernet-redundancy-history/も同じ入力です。新設フォルダは正式v1.1.6のsourceだけには含まれないため、ZIPも用意します。

Gitとrustup/Cargoを導入したWSL Ubuntuのシェルで、正式タグを新しいディレクトリへ取得します。Rustはリポジトリ指定の1.85.0です。

git -c core.autocrlf=false clone --depth 1 --branch v1.1.6 --single-branch \
  https://github.com/hideki-ozu/DIR-Simulator.git dir-redundancy-v116 &&
cd dir-redundancy-v116 &&
test "$(git rev-parse HEAD)" = 397900451015c9bca6a33d24feac0a88b9b7b8fe &&
cargo build --locked -p dir-simulator --bin dir-simulator &&
export PATH="$PWD/target/debug:$PATH"

同じシェルでZIPを展開した場所へ移動し、examples/guide/ethernet-redundancy-historyが見える位置で実行します。未使用の出力先を指定してください。

mkdir redundancy-results
for capacity in 1 4; do
  dir-simulator validate \
    --config examples/guide/ethernet-redundancy-history/capacity-$capacity.ini &&
  dir-simulator run \
    --config examples/guide/ethernet-redundancy-history/capacity-$capacity.ini \
    --output redundancy-results/capacity-$capacity &&
  dir-simulator view \
    --input redundancy-results/capacity-$capacity/results.json \
    --output redundancy-results/capacity-$capacity-viewer.html || break
done

実測：遅いsequence0の除去理由だけが変わる¶

到着順と時刻は両条件で一致しました。directのsequence1が、alternateのsequence0より先にrecoveryへ到着します。bitmapは16進表記です。

recovery時刻 ps	sequence / 経路	容量1のdecision	容量1のwatermark / bitmap前→後	容量4のdecision	容量4のwatermark / bitmap前→後	delivered
2535000	0 / direct	accept_first	null→0 / 0→1	accept_first	null→0 / 0→1	true
4535000	1 / direct	accept_advance	0→1 / 1→1	accept_advance	0→1 / 1→3	true
7440000	0 / alternate	stale	1→1 / 1→1	duplicate	1→1 / 3→3	false
9440000	1 / alternate	duplicate	1→1 / 1→1	duplicate	1→1 / 3→3	false

容量4ではsequence1を受理した時点でbitmapが3、つまり二進数11になり、sequence0と1の受理を両方記憶します。容量1のbitmapは最新のsequence1だけを残します。7440000psの遅いsequence0を、容量1で「記憶している重複」と説明してはいけません。

sequence0の実hopを追うと、次の時刻になります。branchには最終transferだけでなくparent transferでつながる途中のcopyがあります。

経路	出力port	SOF ps	相手へのarrival ps
alternate	Net.a.tx	0	609000
alternate	Net.s1.tx_c	611000	1220000
alternate	Net.s3.tx_c	6220000	6829000
alternate	Net.s2.tx_a	6831000	7440000
direct	Net.a.tx	704000	1313000
direct	Net.s1.tx_b	1315000	1924000
direct	Net.s2.tx_a	1926000	2535000

経路名directでも最初の送信が0psとは限りません。alternate側copyが共有a.txを先に使い、direct側はIFG込みで704000psに開始しています。sequence1は同じ対応の時刻が2000000ps後です。

各条件ともoriginは2件、枝は4件、recoveryは4件、未完了枝は0件でした。各originでbへのstatus=receivedの物理receptionは2件ですが、originのcompleted_count=1、target_count=1です。全体の配送は2件で、容量1ではstale1・duplicate1、容量4ではduplicate2となりました。受信口へ届いた事実と、recoveryが配送を許した事実を分けて数えます。

終了は10000000ps、最終イベントは9535000ps、pending0、manifestはcomplete・partial false、diagnosticsは空でした。比較のために片方だけ終了時刻を延ばす操作はしていません。

実Viewerでsequence1の受理から遅いsequence0へ進む¶

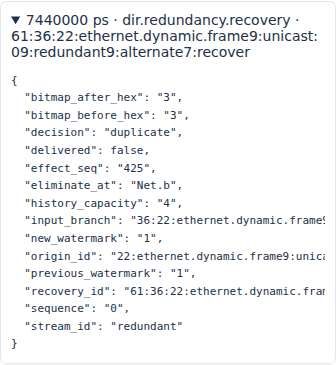

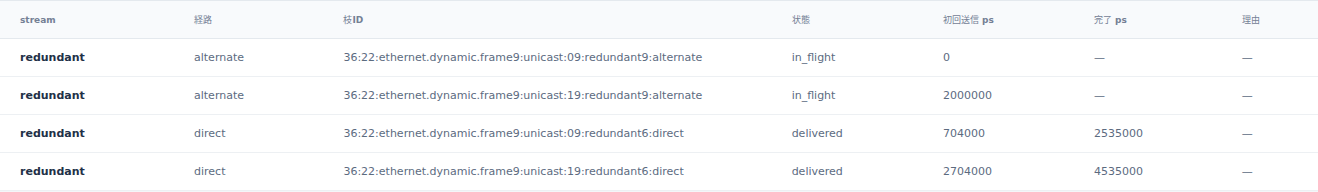

生成したHTMLを開き、スライダーと「前の記録」「次の記録」で4535000psへ移動します。数値入力による時刻移動欄はないため、記録送りと上部の現在時刻を照合してください。directの2枝はdelivered、alternateの2枝はまだin_flightです。次にスライダーで7439000ps付近を確認し、記録送りで7440000psへ進め、遅いsequence0のbranchとrecovery記録を開きます。

以下の画像は、実Viewerの該当表・詳細記録をそのまま切り出して撮影しています。現在時刻と元HTML・結果のhashは部分画像の証跡に保存しています。

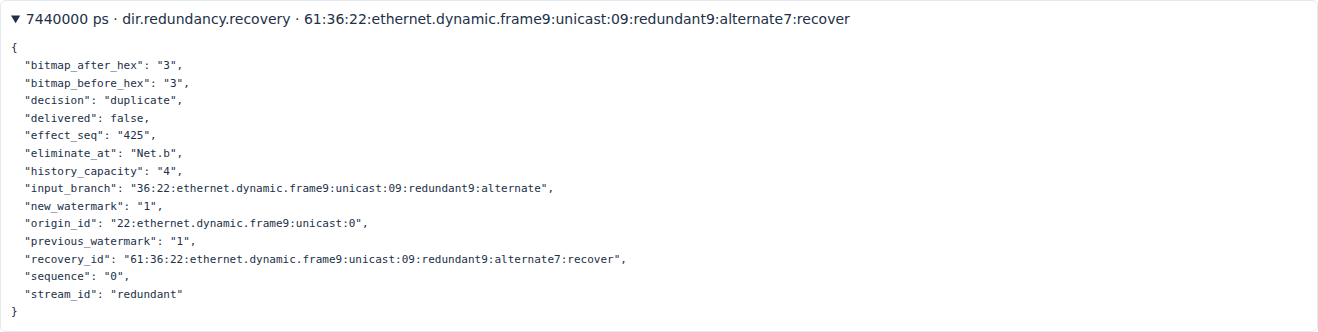

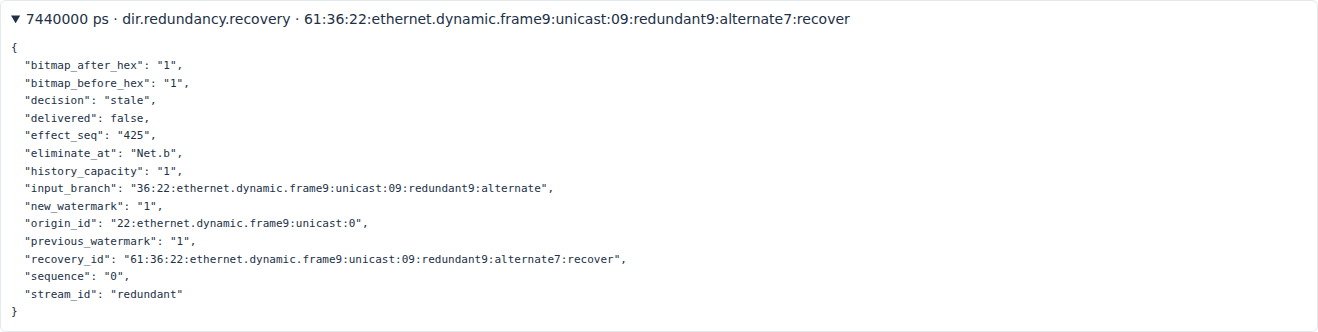

7440000psでは、同じcopyのethernet.dynamic.receptionはreceivedでも、branchの配送判定はstale/duplicateです。最終結果の状態や予定到着時刻を、到着前の実績と混同しないでください。実ブラウザ検証では、7440000psから4535000psへ戻すとalternateがin_flightへ戻り、再度7440000psへ進むと同じ除去理由になることも確認しています。

再現証拠と範囲¶

測定checkerと実測JSONに、容量以外の入力一致、commit、binary/input hash、manifest、origin/branch/hop/reception/recoveryの対応を保存しています。実Viewer証跡に、HTML・画像のhashと再生時点を保存しています。リポジトリ入力6操作に加え、配布ZIPの全6ファイルの一致を確認し、別の場所へ展開して同じ2条件のvalidate/run/viewを6操作実行しました。全12操作が終了0で、ZIP側のsimulationも元の結果と一致しました。checkerで追試する場合は--binaryと未使用の--outputを指定し、ZIP比較には--zip-reproduction --baseline-outputで同checkerが出力した元入力側の結果フォルダを渡します。

このモデルのsequenceは非巡回u64、履歴は有限です。IEEE FRER/R-TAG完全適合、sequence wrap、分散経路制御、故障時の無損失保証を示す実験ではありません。後続10分野の現行実装と利用境界で、抽象モデルの範囲も確認してください。
