AXIの書き込みストローブと部分更新¶
文書バージョン：1.2.0
対象GitHubバージョン：v1.2.0
実測ソースcommit：b45515644dfc65c205216d564d5bf7ef00280622
文書ID：guide-axi-strobes
文書状態：公開用本文
更新履歴¶
| 文書バージョン | 更新日 | 更新内容 |
|---|---|---|
1.2.0 |
2026-10-22 |
v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持 |
1.1.1 |
2026-10-20 |
Issue #116〜#119の正式v1.1.6実測記事への相互参照を追加し、既存実習との比較範囲を明示 |
1.1.0 |
2026-10-12 |
WSTRBだけを変える部分更新の実習・実CLI・実Viewerを追加 |
目的：OKAYで完了しても、全バイト更新とは限らない¶
4バイトの値のうち、一部だけを書き換えたい場面を考えます。AXIの書き込みストローブWSTRBは、書き込みデータのどのバイトを有効にするかを指定します。この実習は同じ 11223344 を同じアドレスへ書き、WSTRBだけを0/5/15へ変えて読み返します。
要求は、指定したバイトだけが更新されること、無効にしたバイトは初期値を保つこと、応答OKAYとRAM内容を別々に確認することです。使用する axi4.transaction.v1 は32bit・単一クロックの抽象モデルです。数値は仕組みを読むための設定で、実機性能やRTL適合を表しません。
構成と責務：Manager・Interconnect・RAM¶
| 要素 | 責務・固定設定 |
|---|---|
Main.m0 |
Manager。writeと確認用readを発行、最大outstanding2、B/RのREADYは常に1 |
Main.bus |
Interconnect。ManagerとRAMの5チャネルを対応付け、全体でactive transaction一件を進める |
Main.ram |
base4096（0x1000）、16バイト。先頭8バイト初期値0001020304050607、残りは00 |
| 共通クロック | 10ns周期。RAMのAW/W/AR READYは常に1、read/B応答のlatencyは1cycle |
NEDは3ノードと10本のgate接続を定義します。model JSONが時間・RAM範囲・初期値、workloadが要求、INIがprofileと終了100nsを指定します。NEDのscalar gateは向きとsuffixを揃えて接続します。
| チャネル | 向き・役割 |
|---|---|
| AW | Manager→Interconnect→RAM：書き込みアドレス |
| W | 同じ向き：書き込みデータ、WSTRB、最終beatのWLAST |
| B | RAM→Interconnect→Manager：書き込み応答 |
| AR | Manager→Interconnect→RAM：読み出しアドレス |
| R | RAM→Interconnect→Manager：読み出しデータ・応答・RLAST |
このprofileのInterconnectは同じclockの透明なend-to-end経路です。2hopの遅延やhandshakeを二重に加算しません。validateはnode_count3・channel_count0を返しますが、0は独立したNED channelオブジェクトの数です。gate接続がないという意味ではありません。
writeを0ns、readを50nsに発生させます。先行writeのB応答が30nsに終わってから読むため、途中の書き換えとの競合を避け、ストローブの違いに絞れます。
再現手順：write_strobesの一つの値だけを変える¶
AXI実習入力ZIPを展開します。NED1、共通model1、workload3、INI3の8入力です。リポジトリでは examples/guide/axi-strobes/ に同じ入力があります。
公開済みv1.1.4 Releaseのソースでビルドした dir-simulator をPATHへ置き、展開先の examples/guide/axi-strobes で実行します。基本のビルドは設定・用語・FAQを参照してください。mainやRelease未公開の別タグを、この実測の正式版として扱いません。
mkdir out
dir-simulator validate --config strobe0.ini
dir-simulator run --config strobe0.ini --output out/strobe0
dir-simulator view --input out/strobe0/results.json --output out/strobe0-viewer.html
dir-simulator validate --config strobe5.ini
dir-simulator run --config strobe5.ini --output out/strobe5
dir-simulator view --input out/strobe5/results.json --output out/strobe5-viewer.html
dir-simulator validate --config strobe15.ini
dir-simulator run --config strobe15.ini --output out/strobe15
dir-simulator view --input out/strobe15/results.json --output out/strobe15-viewer.html
既にoutがあれば新しい展開先を使います。INIの差分はworkloadファイル名だけ、JSONの差分は generators[0].transaction.write_strobes[0] だけです。write_dataは全条件 11223344、beatsは1、readやRAM設定は同じです。
実測：WSTRBのbitとアドレスを対応付ける¶
この入力の8桁hexは昇順アドレスの4バイトです。11223344 は0x1000から11・22・33・44を表します。32bit数値としては0x44332211です。WSTRBのbit jがそのj番目バイトを有効にします。
| WSTRB（整数） | bit3..0 | 更新するアドレス | read_data |
|---|---|---|---|
| 0 | 0000 | なし | 00010203 |
| 5 | 0101 | 0x1000・0x1002 | 11013303 |
| 15 | 1111 | 0x1000〜0x1003 | 11223344 |
5ではbyte0を11、byte2を33に変え、byte1の01とbyte3の03を保持します。0でもW beatを転送し、BでOKAY応答を受けます。RAMが変わらないことと、transactionが進まなかったことを混同しません。
| handshake | 実時刻（ns） | 役割 |
|---|---|---|
| AW | 10 | 書き込みアドレス受理 |
| W | 20 | 1 beatを受理し、有効byteをcommit |
| B | 30 | write:0がOKAYで完了 |
| AR | 60 | 確認用読み出しアドレス受理 |
| R | 70 | read:0がOKAY・RLASTで完了 |
時刻は全条件で同一です。Wの valid_since_ps=10000、実handshakeは20000psです。RAMのW受理はAW受理の次edge以後なので、READY設定が常に1でもAWとWを同じedgeで受理しません。待ちが生じてもWSTRBによる時間差ではありません。
Interconnectの axi.written_bits は0/16/32、axi.read_bits は全条件32です。axi.bus_utilization=0.5 も共通です。write占有0〜30nsとread占有50〜70nsの合計50nsを、終了100nsで割った値です。全条件でgenerated2・completed2・okay2、dropped/SLVERR/DECERRは0、events_exhausted・partial=false・残イベント0でした。
Viewer：90nsで読み返した値とRAMを照合する¶

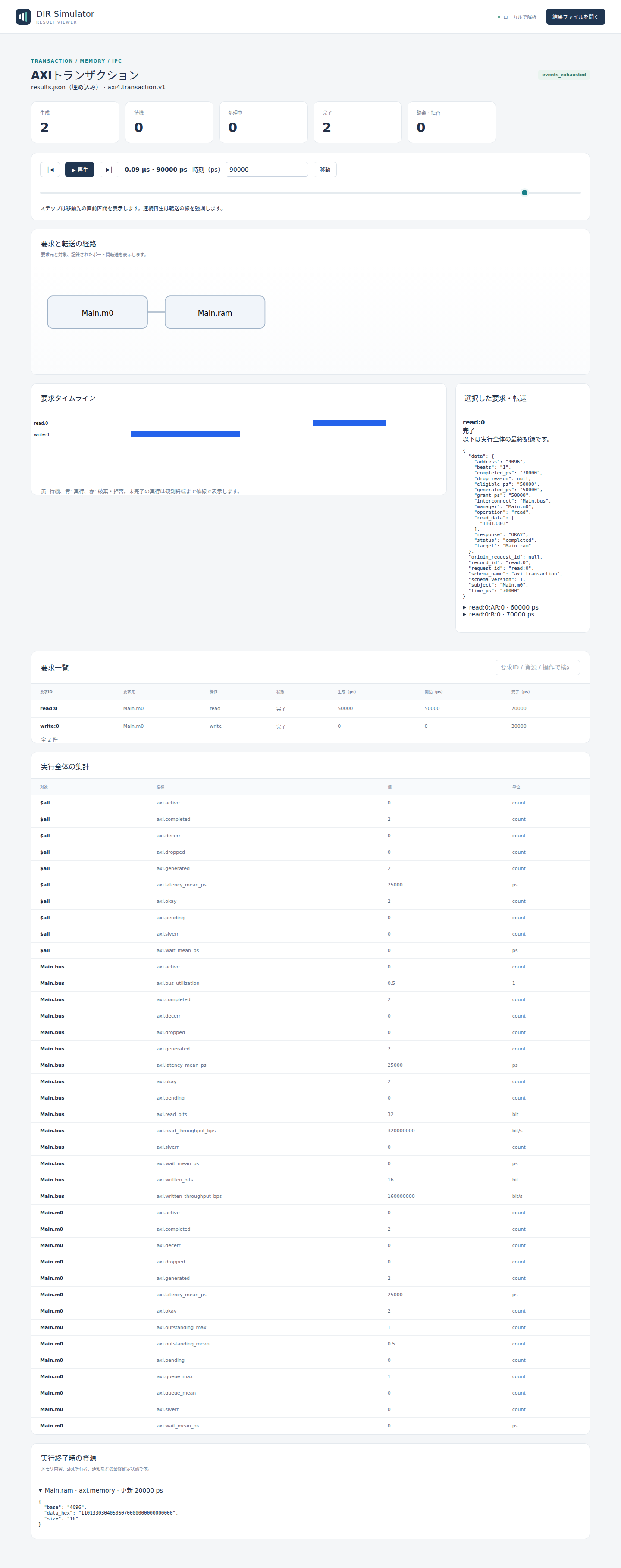

生成HTMLを開き、時刻欄へ90000ps（90ns）を入力して移動し、read:0 を選びます。Viewerで結果を読むの基本操作を使います。以下は正式版CLIから生成した実画面です。
経路図はManagerとRAMの端点を表示します。NEDに配置したInterconnectは詳細の interconnect=Main.bus と集計のMain.bus行で確認します。図の箱の数だけで構成ノード数を判断しません。
全画面は生成2・完了2です。選択したreadのresponseはOKAY、completed_psは70000、read_dataだけが条件ごとに異なります。「実行終了時の資源」を展開してRAMの先頭4バイトと一致することを確認します。先頭4バイト以外は全条件共通の 04050607 と残り00です。資源欄は保存された終了時状態で、過去時刻のRAM snapshotとしては扱いません。
制約と仕様への入口¶
Manager1個・1 beatの整列INCR・正常アドレス・固定READYだけです。複数Manager、容量超過、READY pattern変更、複数beat、4KiB境界違反、SLVERR/DECERR、途中打切りは試していません。ID=0、global直列という初期profileの範囲で、独立チャネル並列・out-of-order・narrow/unaligned・FIXED/WRAP・RTLや電気的なAXI適合を保証しません。
契約は正式v1.1.4のAXIモデル詳細機能仕様（RAM・データ・応答）に対応します。構成・五チャネル・byte・応答を合わせ、DIR-REQ-0133〜0144 / DIR-FUNC-0031〜0033の適用範囲を確認します。
関連する実習¶
AXIのoutstanding上限と受理・待機・処理の違いでは、outstanding上限だけを変え、drop・FIFO待機と一要求ずつの処理を区別します
