Ethernet CBSのcredit回復と送信待ち¶
文書バージョン：1.2.0
対象GitHubバージョン：v1.2.0
文書ID：guide-ethernet-cbs-credit
文書状態：公開用完成稿
更新履歴¶
| 文書バージョン | 更新日 | 更新内容 |
|---|---|---|
1.2.0 |
2026-10-22 |
v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持 |
1.1.1 |
2026-10-20 |
Issue #116〜#119の正式v1.1.6実測記事への相互参照を追加し、既存実習との比較範囲を明示 |
1.1.0 |
2026-10-15 |
初版：idle slopeだけを変える8入力実習、正式版CLI実測・実Viewer、IFG終了からのcredit回復と送信待ちを追加 |
目的：空いたLinkで次のフレームが待つ理由を調べる¶
送信待ちのフレームがあり、Linkも空いている。それでも次の送信が始まらない場合があります。この実習ではCBS（Credit-Based Shaper）のcreditを観察します。creditはクラスごとの送信可否を判断する量です。creditが0以上の先頭だけ送信でき、負なら回復を待ちます。
要求は「物理Linkの送信時間」と「CBSによる追加待ち」を分けて説明できることです。同時刻に同じ2フレームを生成し、creditの回復速度idle_slope_bpsだけを250/500/750Mbpsに変えます。物理Linkは全条件で1Gbpsのままです。優先順位・VLAN・TASの窓・負荷数は変えません。
profileはethernet.tsn.v1、対象は正式v1.1.4 Releaseです。以下の数値と画像はそのsource commit b45515644dfc65c205216d564d5bf7ef00280622の実CLIから取得しています。本profileのcreditはIFG終了まで減算する抽象規則であり、IEEE規格全体の適合を示すものではありません。
構成と責務：キュー・送信器・creditを分ける¶
公開examples/ethernet/tsn/cbs.iniの2 Endpoint構成を使います。
workloadの2フレーム → Net.aのclass7 FIFO
↓ creditが0以上か検査
Net.a.tx ── 1Gbps、伝搬0ps ──> Net.b.rx
Net.a.rx <── 逆方向Link ────── Net.b.tx（今回は送信なし）
| 構成要素 | 責務・境界・依存する設定 |
|---|---|
| NED | a/bと2方向のLinkを接続。物理速度1Gbps、TX/RX処理0ps、伝搬0ps、Endpoint総キュー容量64 |
| INI | network・NED探索先・profile・model-config・workloadを結ぶ。終了120000000ps・集計窓120000000psを全条件で固定 |
| workload | aからbのMACへ時刻0に2個。空payload、tagなし、priority7、flow cbs、deadlineなし。同class FIFOで0番→1番の順 |
| base.config | VLANのPVID10・untagged、全受入、8classと容量、接続済みdynamic Linkを定義。runtime controlは空でLink変更なし |
| CBS | Net.a.txのclass7だけに適用。初期credit0、hi/lo各1000bit、idle slopeだけが比較変数 |
| 方向別送信器 | SOFからIFG終了releaseまで占有。EOFと次の送信可否は別。逆方向は別資源 |
| Endpoint b | 全wire到達後に受信完了。本実習ではRX処理0なのでarrivalとreceivedが同時 |
| Viewer | 保存済み時系列から時刻位置のcredit・待機理由を表示。入力を変更した再実験はCLIで行う |
両outputのtasはnullなので全classが常時openです。streamsとgcl_updatesは空で、PSFPもbypassです。class7以外には負荷を入れず、優先クラス間競合を実験していません。高priorityであってもCBSのcredit条件は満たす必要があります。
入力を用意して正式CLIを準備する¶
独立8入力ZIPを展開するとexamples/guide/ethernet-cbsができます。このガイドを含むリポジトリcheckoutの同じディレクトリを使う場合も、他の記事の入力は不要です。
| ファイル | 内容 |
|---|---|
models/ethtsn/Main.ned |
公開CBSサンプルと同じ接続・型・速度 |
workload.json |
公開cbs-workload.jsonと同じ同時刻2フレーム |
slope250.json / slope500.json / slope750.json |
model-config。250は公開cbs-model.jsonそのもの。残りはidle slopeだけが異なる |
slope250.ini / slope500.ini / slope750.ini |
model-configの名前だけが異なる共通設定 |
比較項目はtsn.outputs[0].cbs[0].idle_slope_bpsだけです。その行のportがNet.a.tx、priorityが7であることも確認します。設定のrateはbit/sの十進文字列です。hi/lo・FIFO容量・物理bitrateを同時に変えないでください。
以下はWSL Ubuntu 24.04 LTS x86_64・Rust1.85.0の手順です。Gitとrustup/Cargoを導入済みのシェルを使います。dir-v114-cliは新しい名前にします。タグのSHAを確認し、同じ正式sourceを1ジョブでビルドします。
git -c core.autocrlf=false clone --depth 1 --branch v1.1.4 --single-branch \
https://github.com/hideki-ozu/DIR-Simulator.git dir-v114-cli &&
cd dir-v114-cli &&
test "$(git rev-parse HEAD)" = b45515644dfc65c205216d564d5bf7ef00280622 &&
cargo build --locked --release -j 1 --target-dir target -p dir-simulator &&
export PATH="$PWD/target/release:$PATH" &&
command -v dir-simulator
次にZIPを展開した場所へ移動します。同じシェルのPATHを維持し、examples/guide/ethernet-cbsがあることを確認します。出力親を先に作り、各出力には新しい名前を使います。
mkdir cbs-results
for case in slope250 slope500 slope750; do
dir-simulator validate --config examples/guide/ethernet-cbs/$case.ini &&
dir-simulator run --config examples/guide/ethernet-cbs/$case.ini \
--output cbs-results/$case &&
dir-simulator view --input cbs-results/$case/results.json \
--output cbs-results/$case-viewer.html || break
done
各runはmanifest.json・results.json・events.csv・summary.csv・diagnostics.jsonlを保存します。validate→run→viewの各終了0とmanifestのstatus:complete・partial:falseを確認します。Viewer HTMLはブラウザでオフライン表示できます。
実測：同じ送信時間と異なるcredit待ち¶
3条件ともgenerated2・serialized2・received2、dropped/filtered0です。終了はevents_exhausted、pending0、partial falseです。通信の失敗ではなく、同じ2個が異なる時刻に送信されました。
全条件の1個目はSOF0、EOF576000ps、release672000psです。2個目も時刻0にキューへ入り、1個目の後ろで待ちます。release後にLinkが空いても、creditが負なら直ちには送信しません。
| idle slope Mbps | 最初のreleaseでのcredit bit | release後の回復待ち ps | 2個目SOF ps | 2個目received ps |
|---|---|---|---|---|
| 250 | −504 | 2016000 | 2688000 | 3264000 |
| 500 | −336 | 672000 | 1344000 | 1920000 |
| 750 | −168 | 224000 | 896000 | 1472000 |
1copyは空payload・padding46byteを含むMAC64byteです。preamble/SFD込み直列化は(64+8)×8×1000 = 576000ps、IFG込み占有は(64+20)×8×1000 = 672000psです。CBSはSOFからreleaseまで、idle_slope−1000000000 bit/sでcreditを減らします。EOFで減算を止める計算ではありません。
例えば250Mbpsでは(250000000−1000000000)×672000 / 10^12 = −504bitです。Link解放後は250Mbpsで回復し、504×10^12 / 250000000 = 2016000ps待って0へ戻ります。2個目のSOFは672000+2016000 = 2688000psです。hi/lo1000bitの飽和には達しません。
2個目も同じ時間送信し、releaseは3360000/2016000/1568000psです。最後のcopyを取り出してFIFOが空でも、送信中はreleaseまで減算します。その後の負creditは回復し、0になった5376000/2688000/1792000psで停止します。受信完了後にもcredit回復イベントが残るため、最後のreceivedと最後のイベント時刻は異なります。
| idle slope Mbps | 2標本の平均queue待ち ps | 平均直列化 ps | 平均配送遅延 ps |
|---|---|---|---|
| 250 | 1344000 | 576000 | 1920000 |
| 500 | 672000 | 576000 | 1248000 |
| 750 | 448000 | 576000 | 1024000 |
平均queue待ちは1個目の0と2個目のSOFを平均した値です。「release後のCBS回復待ち」だけの平均ではありません。伝搬・TX/RX処理は0なので、平均配送遅延は平均queue待ち＋576000psです。この2フレームの短い実験から、長時間の実効throughputや他classへの帯域保証は導けません。
Viewerでcreditと次wakeを照合する¶
各Viewerを開き、時刻入力に672000を入れて移動します。Net.a.txのTSNカードで、送信窓が常時openでも、待機理由がcredit_negativeであることを確認します。この時点の状態件数はframe2・queue1・送信中0・送信完了1・drop0・受信1です。

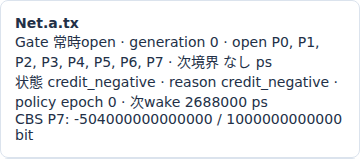

250Mbpsの実画面です。creditは−504000000000000 / 1000000000000 bit、つまり−504bit、次wakeは2688000psです。回復の傾き250000000bit/sは入力とcredit記録のslope_bpsで確認します。カードには傾き自体は表示されません。「次wake」は再評価の予定時刻です。コピー行の詳細JSONは最終runの記録なので、この時刻位置でも将来のSOF/EOFが入っています。表の時刻位置の状態と区別してください。
500/750Mbpsでは同じ時刻にcreditが−336/−168bit、次wakeは1344000/896000psです。各条件でその次wakeへ移動すると2個目が送信中になります。1ps前ではまだ待機です。0へ回復した瞬間に次の送信が始まるので、SOF後は再びcreditが減少します。
results.jsonではcreditを符号と整数numeratorで保存します。例えば250Mbpsのrelease記録はsign:negative、magnitude:504000000000000、scale:1000000000000です。bit値は符号を付けたmagnitude/scaleで、byte数ではありません。配列の並びを時系列と仮定せず、time_psとeffect_seqを整数でソートして読みます。
python3 - <<'PY'
import json
from pathlib import Path
for case in ('slope250', 'slope500', 'slope750'):
sim = json.loads(Path(f'cbs-results/{case}/results.json').read_text())['simulation']
print(case)
rows = [r for r in sim['model_records'] if r['schema_name'] == 'ethernet.tsn.credit']
for r in sorted(rows, key=lambda r: (int(r['time_ps']), int(r['data']['effect_seq']))):
d = r['data']
print(r['time_ps'], d['sign'], d['magnitude'], '/', d['scale'], 'slope', d['slope_bps'])
PY
制約と次に確認すること¶
本実習は理想共通時計・固定1Gbps・常時open・単一class・同時刻2フレームに限定しています。TAS閉鎖中のcredit凍結、他classとの競合、credit上限/下限の飽和、満杯drop、途中停止を測定していません。hi/loは明示入力で、自動的に適切な値が算出される機能として扱わないでください。
本profileのrelease基準credit規則は再現可能な抽象モデルです。IEEE Qav全状態機械への適合、PTP同期誤差、frame preemptionや実ハードウェアの性能を保証しません。契約はTSN仕様のCBS規則で確認できます。窓自体による待ちはTAS送信窓の実習、クラス間の送信順は優先キューの実習へ進めます。
