後続10分野の現行実装と利用境界¶
文書バージョン：1.1.0
対象GitHubバージョン：v1.1.6
文書ID：guide-reference-extension-adoption
文書状態：承認済み限定scopeを実装済み。製品受入の最終判定は製品検証記録。
更新履歴¶
| 文書バージョン | 更新日 | 更新内容 |
|---|---|---|
1.1.0 |
2026-10-17 |
初版。承認済み10分野の正式採用と現行限定実装の境界を統合。v1.1.6収録版 |
2026-10-17作業記録：10分野の設定・API・利用例・観測境界を現在のソースに合わせて統合した。文書版・履歴は本pushの改訂として確定した。
正式採用仕様、詳細設計、検証仕様が正式DIR要件0256〜0282への入口である。既存P-IDと設計vectorは保持する。design_ready=trueは限定設計の引継ぎ可を示す。現行ソースの実装、公開済みrelease、製品試験合格、標準適合は別の判定である。
実際の検証範囲・件数・環境・残件は、製品検証の実行範囲を記録する製品検証記録とJSONを参照する。この追補や既存の撮影画像は新機能の全条件合格を宣言しない。第三者PDFの出典・checksum記録も規格全体適合を証明しない。
profileと選択範囲¶
既存16 builtinに次の4件を追加し、現行Registryは20件となる。INIでは一つのmodel-profileを明示し、model-configとworkloadをINIからの相対パスで指定する。任意のprofile配列や暗黙合成は受理しない。既定can.cc.ideal.v1、既存同期run、V1計測とschema1/2は従来の選択を保つ。
| profile / 能力 | 対応する動作 | 設定・scopeの正本 | 主な境界 |
|---|---|---|---|
can.ethernet.tsn.v1 |
Classical CAN・変換・dynamic Ethernet・TAS/CBS/PSFPを一FESへ接続 | 合成S01〜03 | 一つのEthernet所有。PSFPは変換offer時一回。容量待ちとgate/credit待ちを区別 |
ethernet.redundancy.abstract.v1 |
複製枝の独立送信と有限履歴による除去 | 冗長S01〜03 | 単一talker・一複製点・一除去点・静的2〜16経路。非巡回u64 sequence。IEEE FRER/R-TAGは対象外 |
ethernet.preemption.abstract.v1 |
fragment境界のexpress割込みと一frameの再開 | 分割S01〜03 | 全二重。fragment overhead/gapを明示。MAC Merge/SMD/verify handshake、preemptable CBS、半二重は対象外 |
ethernet.control.wire.experimental.v1 |
受動IGMP/MLDと能動RSTP/MVRPのadapter union | 共通wire | wireとTSN/Gateway/冗長/preemptionの合成は拒否。所有が重なるabstract操作も拒否 |
cooperative_control |
RunSessionによるPause/Resume/Stop/Export | 制御設計 | 汎用registeredとnetwork系7 builtin。専用engineはUnsupportedCapability |
metrics_v2 |
整数point/gauge・指定集計・窓 | 計測設計 | schema3と明示catalogを持つ登録profile。network builtinはV2能力を宣言しない |
checkpoint |
停止状態を同一binaryの新processへ移す | 保存設計 | 全Model/Channelのcodecがある汎用registeredだけ。network checkpointはUnsupportedCapability |
network系7 builtinはdynamic、TSN、既存CAN↔Ethernet変換と上記4件である。協調制御の宣言から永続保存対応を推測しない。モデル作者は自分の登録profileの能力を明示する。
設定を変更する場所¶
| 対象 | model-config / API | workload・既定値・制限 |
|---|---|---|
| 合成 | schema_name=dir.can_ethernet_tsn.config、schema_version=1、bridge/ethernet/tsn/limits |
変換workloadのschema_version=1/can/ethernetを使用。完全な入力はcomposite例とworkload。bridgeへEthernetを二重定義しない |
| 冗長 | dir.ethernet_redundancy.config、版1、base={profile:ethernet.tsn.v1,config:…}、replication/limits |
dynamic workload4、controls=[]。streamsのsource_generator/replicate_at/eliminate_at/history_capacity/egress_pathsを明示 |
| 分割 | dir.ethernet_preemption.config、版1、同じTSN base、preemption/limits |
dynamic workload4、controls=[]。portごとのclass分割、fragment量・overhead・resume gapは完全例を参照 |
| wire | exact rootはschema_name/schema_version/ethernet/port_identities/adapters |
dir.ethernet_control_wire.workload版1のethernet/packets。packetはadapter_id/ingress_port/arrival_ps/encapsulation/bytes_hexとprotocol別field。未知field/null/未知revisionを拒否 |
| RunOptions | max_exports=1024、checkpoint_enabled=false |
max_exportsは正u32、mailboxは固定64枠。要求はownerがdrive/pollした境界で処理 |
| MetricV2Limits | max_metric_targets=1024、max_observations_per_batch=65536 |
いずれも正u32。targetは凍結モデル実体。pointの初期gauge指定を拒否、gaugeは全targetの初期値必須 |
| CheckpointLimits | max_total_bytes=1073741824、max_files=100000、max_blob_bytes=268435456、max_fes_entries=1000000 |
全て正、blob≤total。APIはRust整数、JSONのu64量は十進文字列、max_files/max_fes_entriesはJSON整数 |
全必須field・型・範囲・省略・0・未知値の扱いは上表からリンクする規範S項目を正とする。サンプル値を省略時の既定値とみなさない。時刻u64 psは正規十進文字列、priority/VIDなど明示JSON整数はboolを受理しない。新network limitsのmax_pending_branches/max_control_eventsは明示正u32であり、暗黙defaultを置かない。
IGMP/MLDはRFC9776/9777のReport/Queryを受ける保守的な受動snooperで、host/listener/router生成、querier選出を提供しない。control inputのIP envelope/checksumだけを検証し、通常multicastデータは既存ip_multicast metadataを用いる。
RSTPは選択したIEEE 802.1Q-2022 CIST、ForceProtocolVersion=2、全二重point-to-point customer bridgeを対象とする。旧STP受信互換とmigrationの限定機械を含める。shared LAN、MSTI/region、provider bridgeは対象外。RSTP規範補足の設定と状態表を正とし、wire RSTPを含むrunではethernet.dynamic.convergence_ps="0"を要求する。
MVRPはcontext 0、customer bridge FullParticipantのApplicant/Registrar/LeaveAll/Periodic/MAPを対象とする。物理連結領域の全bridgeに一instanceずつ、各bridgeの全接続portへの配置を要求し、部分配置と非対応bridge relayを拒否する。local declarationだけでデータ受信を許可しない。管理・timer・VID1..4094の契約はMVRP規範補足を参照する。
リポジトリrootからの実行¶
各出力先は未作成のものを使用する。入力JSON/NEDはINIが参照するので、サンプルを移動する場合は相対パスも保持する。
cargo run --locked -p dir-simulator -- run --config examples/network-extensions/composite.ini --output /tmp/dir-ext-composite
cargo run --locked -p dir-simulator -- run --config examples/network-extensions/redundancy.ini --output /tmp/dir-ext-redundancy
cargo run --locked -p dir-simulator -- run --config examples/network-extensions/preemption.ini --output /tmp/dir-ext-preemption
cargo run --locked -p dir-simulator -- run --config examples/ethernet-wire/active.ini --output /tmp/dir-ext-active
cargo run --locked -p dir-simulator -- run --config examples/ethernet-wire/passive.ini --output /tmp/dir-ext-passive
cargo run --locked -p dir-simulator -- view --input /tmp/dir-ext-active/results.json --output /tmp/dir-ext-active-viewer.html
checkpointは独自codecを登録する同梱exampleを使う。通常CLIのrunにsave/restore flagsを追加する形式ではない。
cargo build --locked -p dir-simulator --example control_checkpoint
target/debug/examples/control_checkpoint run examples/control-checkpoint/scenario.ini /tmp/dir-control-baseline
target/debug/examples/control_checkpoint save examples/control-checkpoint/scenario.ini /tmp/dir-control-saved
target/debug/examples/control_checkpoint restore /tmp/dir-control-saved
cargo run --locked -p dir-simulator -- view --input /tmp/dir-control-saved/restored/results.json --output /tmp/dir-control-restored-viewer.html
save CONFIG OUTPUT_ROOTはOUTPUT_ROOT/pausedへ結果をexportし、OUTPUT_ROOT/checkpointへbundleを保存してprocessを終了する。restore OUTPUT_ROOTは同じbinaryの新processからbundleを検査し、新tokenで再開してOUTPUT_ROOT/restoredへ結果を保存する。run CONFIG OUTPUT_ROOTは比較用のOUTPUT_ROOT/completedを作る。途中で再buildするとbinary照合が失敗し得る。ResumeTokenやresults.jsonだけで別processへ復元しない。
現在の公開API¶
型はdir_simulator::registryとdir_simulator::runtime::sessionから利用する。新descriptor/codec/capabilityは別登録であり、既存ModuleDescriptor/ChannelDescriptor/ProfileDescriptorに必須fieldを追加しない。Model/Channelのcheckpoint(&CheckpointEncodeContext)は既定Unsupportedの任意hookで、旧trait実装を維持する。
| API | 入出力・責務 |
|---|---|
Registry::register_execution_capabilities(profile, ExecutionCapabilities) |
cooperative_control/metrics_v2/checkpointを明示。未登録は全false。checkpointには制御能力必須 |
Registry::register_metric_v2(descriptor, targets, initial_gauges) / set_metric_v2_limits |
MetricDescriptorV2{name,unit,version,value_kind,sampling,aggregation}。integer、pointはidentity/sum/count/min/max/mean、gaugeはtime_mean |
Context::observe_point_u64(name,target,value) / set_gauge_u64 |
samplingとtarget所有を照合し、成功callbackのeffectとして確定。checked u128の和・積分と正確比率を保持 |
Registry::register_model_checkpoint_codec(descriptor, restore) / register_channel_checkpoint_codec |
implementation key/version・codec name/version・external_state=none・max_bytesを凍結。restore factoryは(config, codec_version, bytes, &CheckpointDecodeContext) |
CheckpointEncodeContext::encode_timer_ref / CheckpointDecodeContext::decode_timer_ref |
TimerTokenのlive/retiredとowner/idを照合。通常scheduleでtokenを再発行しない |
RunSession::new(prepared, RunOptions) |
Result<(RunSession,Controller),ControlError>。preparedはArcへ変換可能。未対応backend/capabilityはUnsupportedCapability |
Controller::submit / retry / ack / forget |
有限要求slot・同ID再試行・ack取得を管理。別threadへControllerを渡せるが自動workerは作らない。直接Exportをsubmitする場合destinationは絶対パス |
run_until_yield / advance_one / poll_control |
ownerが成功境界まで駆動。Paused中もpollなしでは要求完了の保証なし |
state / snapshot / prepared / pause_token / replay_log |
現在状態・成功prefix・process内token・境界記録を取得 |
resume(token) / export(&Path) / export_with_root(root,destination) |
新世代tokenを一回消費。exportの相対先はsessionの固定rootから解決。明示rootは絶対パス |
checkpoint(&Path,CheckpointLimits) / checkpoint_with_handle |
Pausedかつcheckpoint_enabledで保存。後者は(RequestHandle,ControlAck)を返し、同じmailbox要求の再試行・ack取得に使えるhandleを保持する |
restore_checkpoint(path,registry,limits) |
Result<(RunSession,ResumeToken),ControlError>。同一binary bytes・入力・Registry・codec版・hash・上限を照合し、initializeを再実行せずPausedで復元 |
run_with_control(session) |
Result<(RunSession,RunState,Option<ResumeToken>),ControlError>を返す便宜入口 |
replay_with_control(prepared,options,&[ReplayEntry]) |
記録したcommit ordinal/boundary/要求順を再演。Export/Checkpointの論理destinationは維持し、実I/Oは新しい専用directoryへ分離 |
RunSession::replay_artifact_root() |
再演artifactのOption<&Path>。Drop後も保持されるので必要に応じ呼出側で削除。元のartifactを上書きしない。元環境に依存するI/O失敗は再現不一致になり得る |
close() / Drop |
初期化成功Modelと生成成功Channelへcleanupを一回実施し、tokenを無効化。closeは冪等 |
Checkpointの新規要求はowner側のRunSession::checkpoint又はRunSession::checkpoint_with_handleで行います。Controller::submit(ControlCommand::Checkpoint)はowner専用操作として拒否します。Controller::retryは既に発行済みの要求handleの再試行に使用します。
RunStateはReady/Initializing/Running/Paused/Exporting/Stopped/Completed/Failed/Closed。Pauseは再開可能、Stopは終端で再開不可。Pause/Stop自体ではcleanupを呼ばず、自然終端・失敗・close/Dropで一回処理する。Completed/Failed/Stoppedからexportできるが、Ready/RunningのexportはInvalidState。同一境界では失敗とStopの優先規則を適用し、実callback途中のsnapshotを公開しない。
ackのrequest_id/control_seq/boundary_seq/boundary_kind/commit_ordinal/virtual_time_ps/state/statusで受付と適用を区別する。statusはApplied/Pending/Superseded/InvalidState/Busy/EngineFailed/SessionClosed/ResourceExhausted。受付成功は操作成功ではなく、ackのstatusとerrorを確認する。
保存backendは現行ではUnix向けで、directoryのfsyncと置換なしrenameに対応するfilesystemが必要。非Unixや必要な耐久性操作を提供しない環境ではDurabilityUnsupportedとして保存を拒否する。今回の実行検証環境はLinuxである。保存は既存destinationを置換せず、stagingから原子的に公開する。receiptのDurableとPublishedDurabilityUnknownを区別する。stateにはFES・next IDs・live/retired timer参照・journal・計測積分器・最後の成功順序last_committed_keyと入力探索集合input_directoriesも保存する。破損・差分・codec不足・上限超過では復元実行を開始しない。
結果とViewerで確認できるもの¶
通常network拡張runはschema2、制御exportとV2登録profileはschema3を使う。結果のsimulation.model_recordsはprofile別schema catalogと実績prefixを持つ。network hostが付けるdata.effect_seqは正準十進u64文字列で、同時刻の確定順を表す。制御exportはcontrolのversion/session_id/export_ordinal/state/commit_ordinal/horizon_ps/pending_events/resume_supported/replay_sha256を追加する。tokenやcodec秘密状態は結果JSONへ公開しない。exportは再開用bundleではない。
Metric V2はmetadata.metrics_v2、整数観測record、summary/global/windowと既存列を保つCSVへ投影する。未観測の凍結targetもsummaryへ出し、母数0の平均はnull。gaugeは右連続、同時刻変更は成功effect順、H点のpoint観測と半開windowへの算入を区別する。
Viewerは4追加profileのschema2と登録/controlled schema3を受理し、control状態・event/record・metric・実績区間を表示する。Pause/ResumeをViewerからengineへ送る操作画面ではなく、保存済み結果を読む。networkのqueued/started/completed TX、packet boundary RX、policy/state transition、冗長branch/recovery/origin、preemption fragment/gap/frame完了は別の事実として読む。候補portや予定EOFを実受信へ補完しない。partial/停止結果では未完了fragment・転送・requestをそのまま残す。冗長配送の巻戻しはmetadata.network_runtime.redundancy.transfer_circuitsに保存した実際の枝・転送・hop対応を使う。preemptable転送の最終予定EOFは最終fragmentの開始後だけ表示し、fragment/gap参照も再生時刻までに生成されたものへ絞る。受信はobserved_ps、配送機会は参照元frameの生成時刻から表示し、後の中継・受信完了を先取りしない。Viewerの表示対応と、製品・画面検証の実施範囲は区別する。wire遷移の変数名・型・機械別scopeはdocs/proposals/implementation/wire遷移公開catalog.mdを参照する。大きなID・counter・priority tupleは十進文字列で保持する。
実画面の読み方¶
次の画像は実際のresults.jsonからRust CLIで書き出したHTMLをChromiumで表示し、viewportを直接撮影したもの。入力・exporter・HTML・画像のSHA-256と撮影条件は画像証跡に残す。保存終端Hの表示例であり、全条件の合格数や全規格適合を表さない。

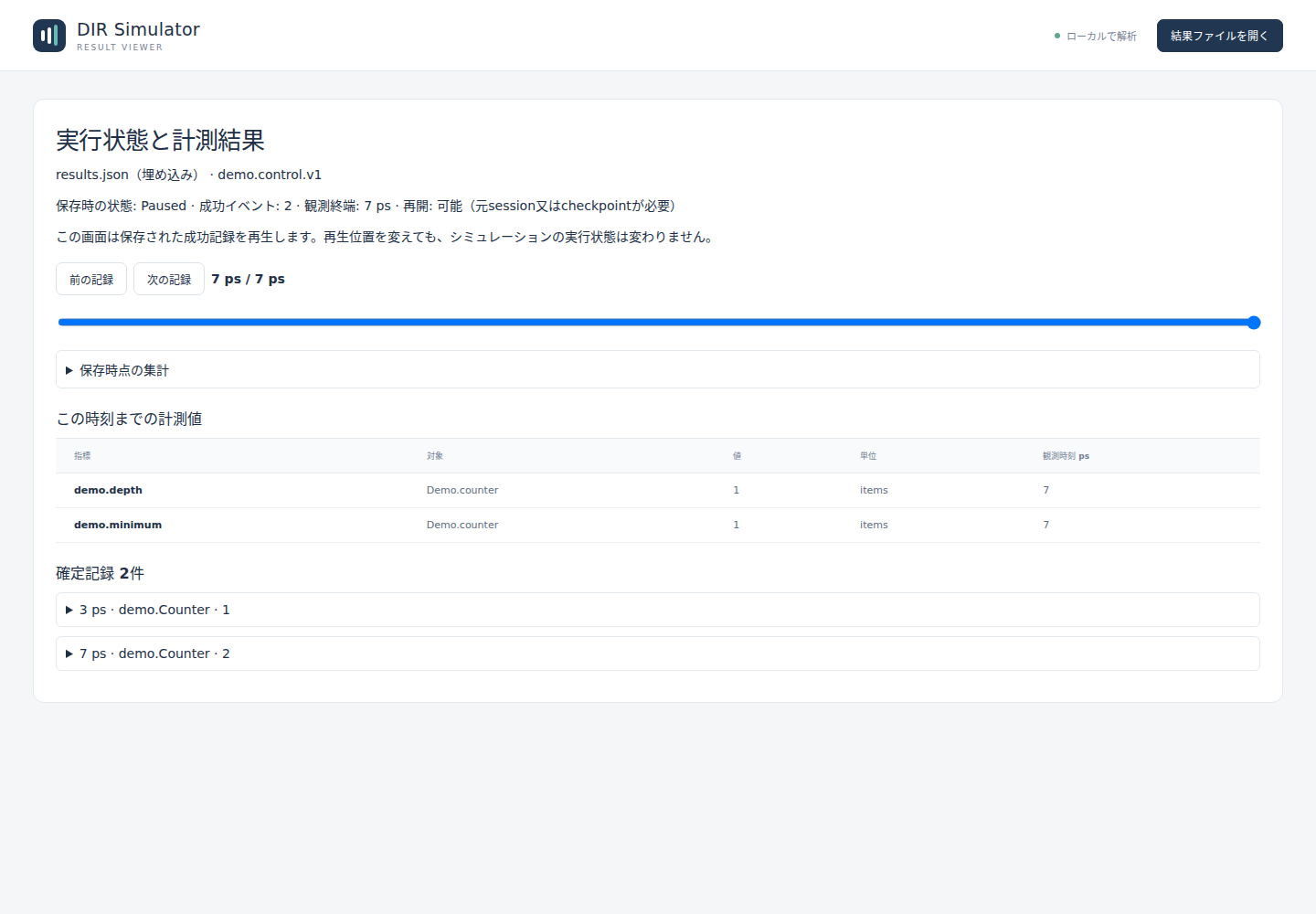

Pausedの例では、成功eventが2件、Hが7psで、同時刻のgauge値を表示している。「再開可能」は元sessionかcheckpointを使用する意味で、結果HTMLから再開を要求する操作ではない。

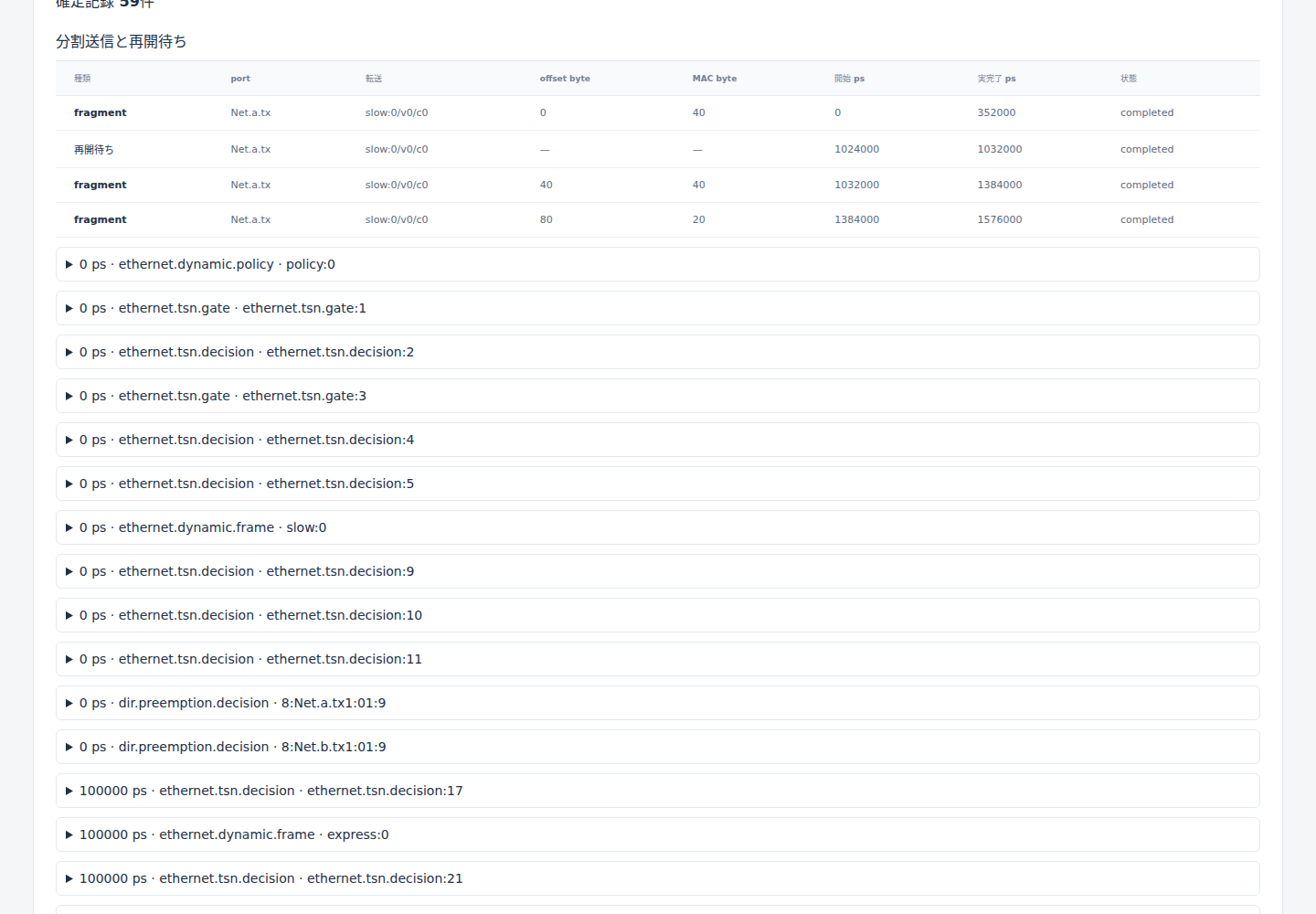

100byteを40・40・20byteへ分割した実績。初回fragmentの完了後、express送信を待ち、1024000〜1032000psの再開待ちを経て続きが送られる。実完了欄が空なら未完了であり、予定時刻で補完しない。

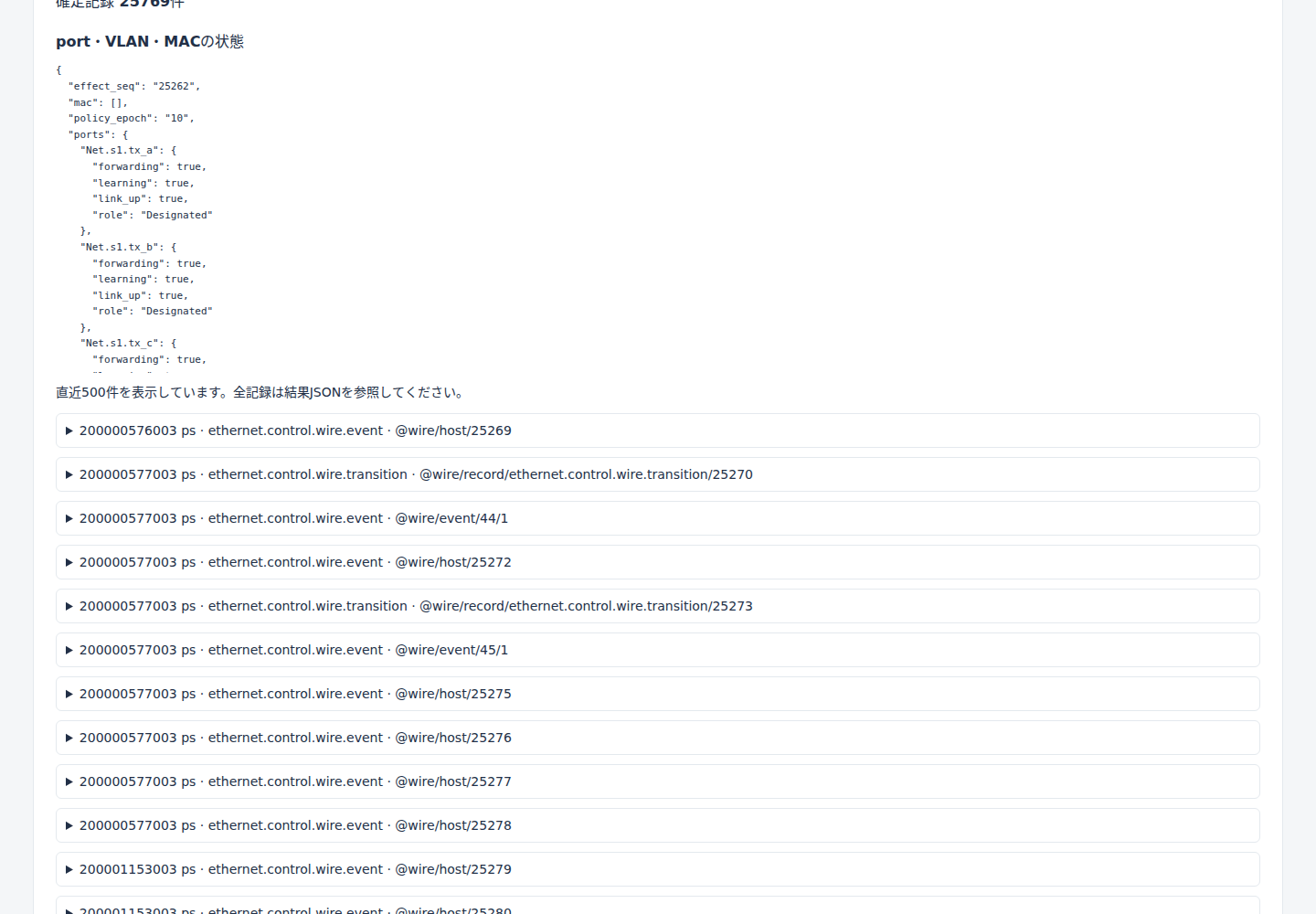

portごとのlearning/forwarding/role/link_upと共通policy_epochを表示する。JSON領域はスクロールして残りのport・VID・MAC表を確認できる。直近500件の詳細表示から省略された全記録は元の結果JSONに保持する。
正本・ソース・入力の参照表¶
このガイドsiteはdocs/guideを公開範囲とする。site外の正本と対応ソースは、リポジトリrootからのパスを以下に示す。正式traceと詳細仕様の参照リンクはcheckout内の正本文書から確認できる。製品記録の2ファイルは製品検証の実行範囲を記録する。
