CAN FDのデータ速度比較¶

文書バージョン：1.2.0 対象GitHubバージョン：v1.2.0 文書ID：guide-canfd-data-rate
文書状態：公開済み。mainへのpush時に検証後、GitHub Pagesを自動更新

更新履歴¶

文書バージョン	更新日	更新内容
1.2.0	2026-10-22	v1.2.0の対象タグ・文書版を確定。過去の測定基準と公開済み履歴を保持
1.1.2	2026-10-11	公開文書整合性監査の修正を反映し、文書PATCHを一つ上げ、対象タグをv1.1.4へ統一
1.1.1	2026-10-07	入門と同じビルド先からの実行、出力親フォルダ作成、ZIP単独展開時の絶対バイナリパス・作業フォルダを明記
1.1.0	2026-10-07	初版：CAN FDの事前計算位相bit数を固定し、データ速度3条件と送信待ち時間を比較

目的：データ速度を上げると待ち時間はどう変わるか¶

センサが同じバスへ続けてデータを送るとき、1フレームの時間を短くすれば、次の要求の待ちも減るでしょうか。今回は同じ4 byteフレームを0 µsと120 µsに生成し、データフェーズ速度だけを1/2/4 Mbpsへ変えます。仲裁側の速度は500 kbpsのままです。

この実習はcan.fd.precomputed.v1です。位相別bit数を外から与える時間モデルで、任意のCAN FDフレームのCRCやstuffing、ISO準拠波形を自動生成するものではありません。使う30/80 bitは解析用のsynthetic値です。実機の送信時間を予測するには、別途信頼できる計算・計測でbit数を求め、その根拠を検証する必要があります。

構成と責務：何が固定で何を変えるか¶

要素	この実習の責務・接続
Main.a	0/120 µsに同じID0の要求を生成。送信待機キュー容量64、送信処理遅延0
Main.bus	FD専用の単一バス。位相別bit数と二速度からEOF・バス解放を計算
Main.b / Main.c	同報先。送信元aは自分のフレームを受信しない。全受入、受信処理遅延0
Wire	Controllerのtx→Bus入力、Bus出力→同じControllerのrxを対で接続。伝搬遅延0
NED / INI / JSON	NEDは型・接続、INIは実行と速度、model.jsonはprofile照合、workloadは生成時刻・フレーム・bit数

依存する登録型はdir.canfd.ControllerV1、dir.canfd.BusV1、dir.link.FixedDelayです。Classical CANのBusへ混在させる実習ではありません。全端常時activeでideal ACKが成立するモデルです。

使用の流れは「要求生成 → ready → 送信待機 → SOF → EOFで送信完了・受信到達 → バス解放 → 次要求のSOF」です。バス解放はEOFの後、nominal側3 bit分を含みます。キュー容量はreadyになった送信待機件数を数え、送信中を含めません。

手順：同じフレームで3条件を実行する¶

DIR CLIの導入は初めてのCAN実行を参照してください。以下はLinux/macOSまたはWindowsのWSLで使うBashコマンドです。PATHへの登録は不要です。

リポジトリから実行する¶

入門で取得したDIR-Simulatorのリポジトリルートへ移動します。FD実習入力ZIPをそのルートに展開すると、examples/guide/canfdに8入力ができます。このガイドを同梱したmainでは入力が既にあるため、展開は不要です。同名入力がある場所へZIPを重ねず、別の作業コピーを使ってください。

cargo build --locked -p dir-simulator
mkdir -p output
./target/debug/dir-simulator validate --config examples/guide/canfd/data1.ini
./target/debug/dir-simulator run --config examples/guide/canfd/data1.ini --output output/fd-data1
./target/debug/dir-simulator view --input output/fd-data1/results.json --output output/fd-data1-viewer.html

続けてdata1をdata2、data4に置き換え、出力名もそれぞれ変えて実行します。既存出力への上書きは拒否されるので、再実行時は新しい出力名を使います。Viewer HTMLはブラウザで直接開けます。

ZIPを別フォルダへ展開して実行する¶

ZIPにCLI本体は含まれません。まず上記のリポジトリでビルドを完了し、target/debug/dir-simulatorの絶対パスを確認します。その後ZIPを空の実習フォルダへ展開します。次の2行は自分の絶対パスへ置き換えてください。cd先はexamplesフォルダが直下にある展開先の最上位です。WSLではWSLから見えるLinux形式のパスを使います。

DIR_CLI="/absolute/path/to/DIR-Simulator/target/debug/dir-simulator"
cd "/absolute/path/to/fd-practice"
mkdir -p output
"$DIR_CLI" validate --config examples/guide/canfd/data1.ini
"$DIR_CLI" run --config examples/guide/canfd/data1.ini --output output/fd-data1
"$DIR_CLI" view --input output/fd-data1/results.json --output output/fd-data1-viewer.html

こちらもdata2・data4へ置き換えて比較します。バイナリの位置は固定し、入力と出力は実習フォルダから指定します。NED/model/workloadの相対パスはINIの親フォルダを基準に解決されます。

3条件の共通設定は次のとおりです。

network = fd.Main
ned-path = "models"
model-profile = "can.fd.precomputed.v1"
model-config = "model.json"
sim-time-limit = 1ms
Main.bus.nominalBitrate = 500kbps

実験変数はMain.bus.dataBitrate = 1Mbps / 2Mbps / 4Mbpsだけです。workloadの生成時刻、format、ID、data、BRS=true、nominal_bits=30、data_bits=80、根拠文字列は同一です。速度を含むbinding_sha256の再計算と、対応workloadファイルへの参照だけが派生して変わります。

bindingは正規化したformat|id|data|brs(0/1)|N|D|Rn|RdのUTF-8 SHA-256です。速度だけをINIで編集して古いbindingを残すとvalidateが拒否します。今回のZIPは各速度に対応するworkloadを用意済みです。ハッシュの一致は入力の結び付きを確認するもので、bit数の物理的正しさを認定しません。

実測：フレーム時間と次要求の待ちを分けて読む¶

単位はµsです。両要求のgenerated/readyは常に0と120です。

データ速度	1件目EOF	解放	2件目SOF	待ち	2件目EOF
1 Mbps	140	146	146	26	286
2 Mbps	100	106	120	0	220
4 Mbps	80	86	120	0	200

全条件で生成2・送信完了2・破棄0・受信完了4です。b/cが各2件受信するため、受信数は送信数の2倍になります。EOF時点で各受信が到達・完了し、今回の遅延0条件では同じ時刻です。

時間の理由は、nominal側が30 bit ÷ 500 kbps = 60 µs、data側が80 bit ÷ Rdだからです。フレーム時間は140/100/80 µs、解放はさらに3 bit ÷ 500 kbps = 6 µs後です。実装は二つの位相の和に一度だけ切上げを適用します。

1 Mbpsでは2件目が120 µsにreadyになっても、最初の解放146 µsまで26 µs待ちます。2/4 Mbpsではその前にバスが解放済みなので、2件目は生成時刻120 µsに開始します。データ速度を倍にしてもフレーム全体が半分にはならず、nominal側60 µsと解放間隔は残ります。

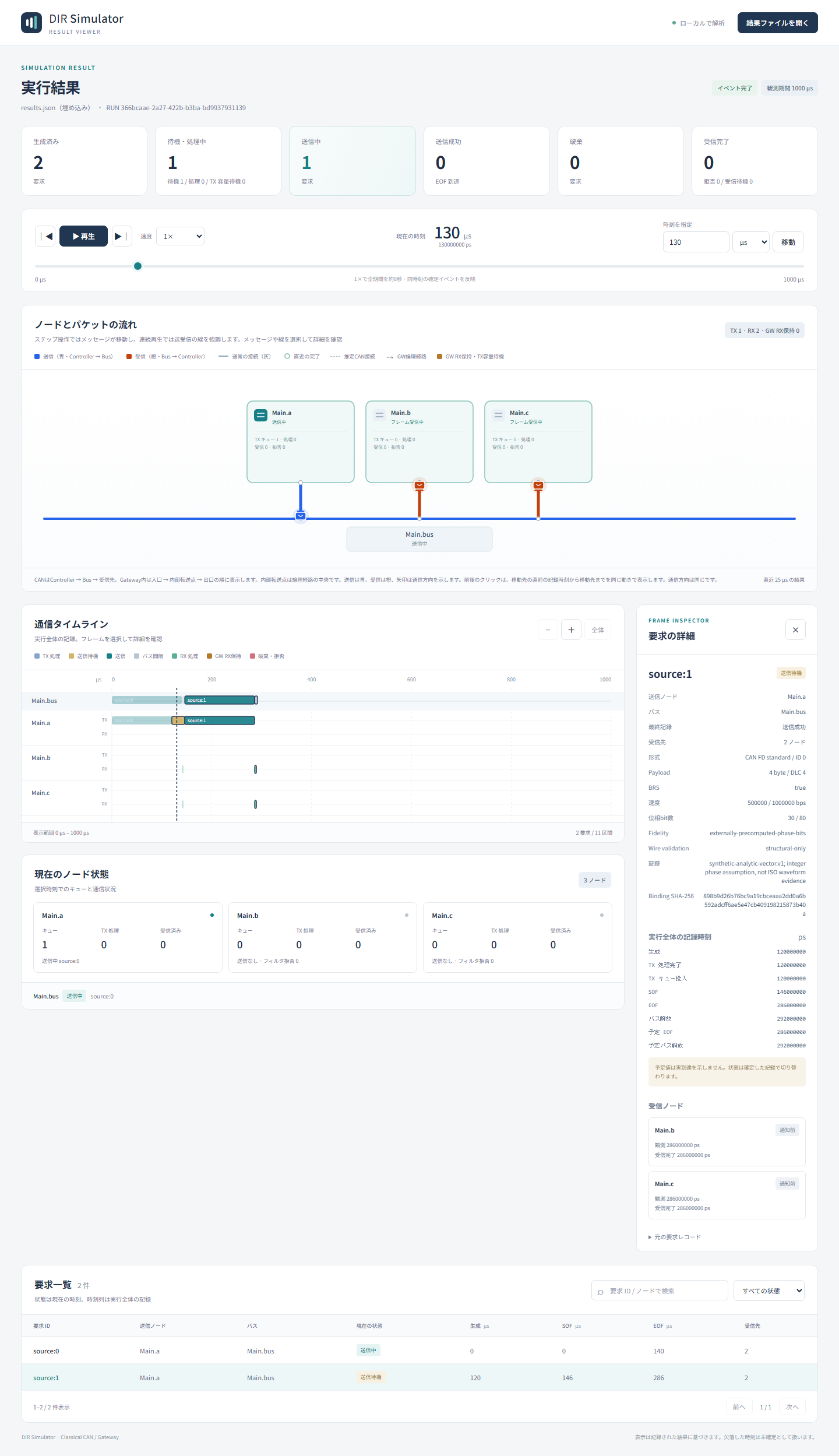

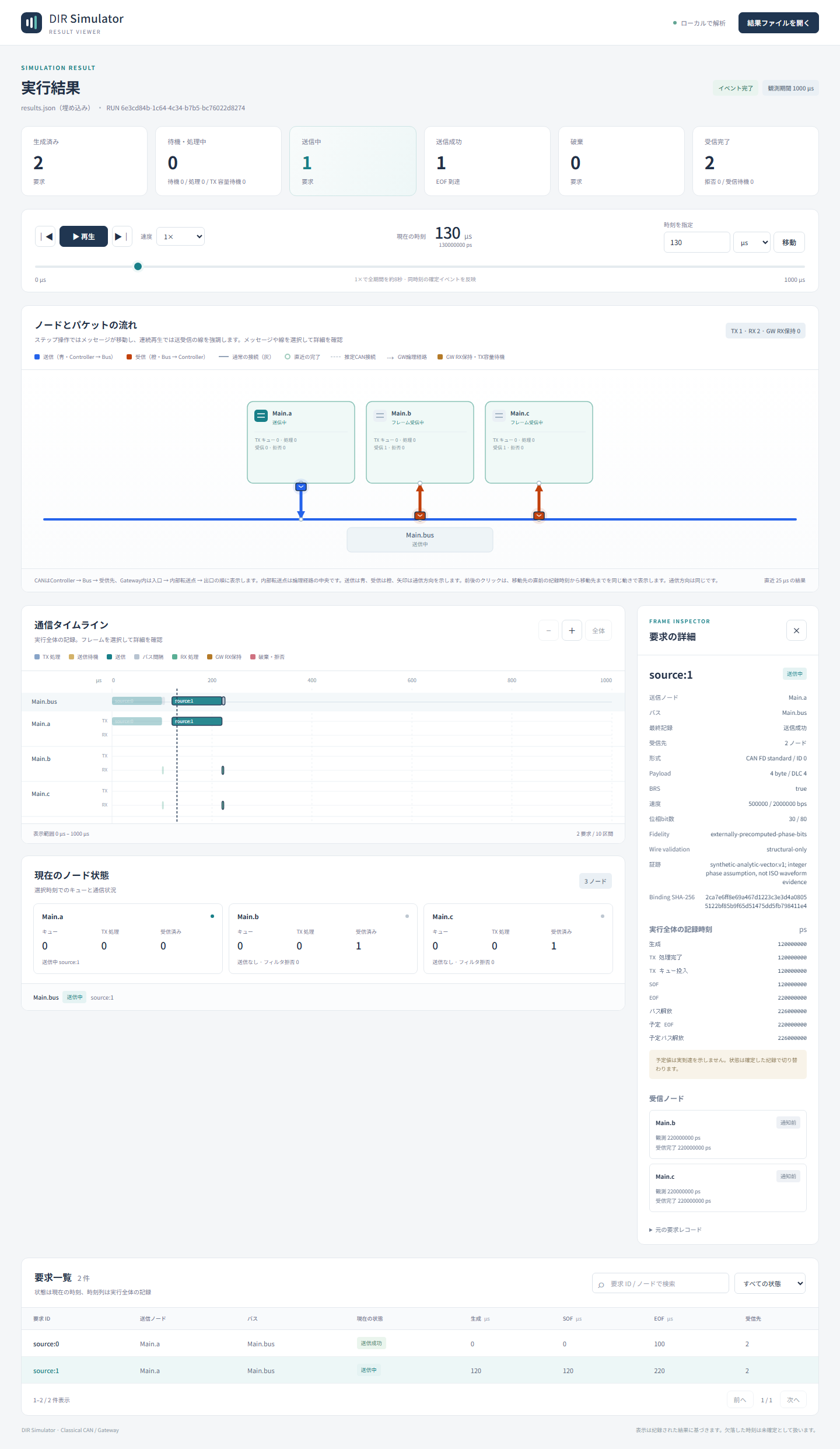

実画面：同じ130 µsで比較する¶

Viewerの時刻を130 µsへ移動し、一覧のsource:1を選びます。1 Mbpsでは送信待機、2 Mbpsでは送信中です。時刻列と詳細のSOF/EOFは実行全体の記録なので、カーソル時刻より先の確定結果も表示します。現在状態と混同しないでください。

画像を開くと大きく確認できます。Viewerの共通画面にはClassical CAN / Gatewayというラベルが残っていますが、入力結果のprofileはCAN FDです。この画面でFD位相別波形やCRCを検証することはできません。

制約と関連する実験¶

• 比較したのは合成位相長を固定したデータ速度の影響です。ペイロード変更では必要bit数・binding・外部根拠も変わるため、この表をそのまま適用できません。
• 速度の受理範囲はnominal 1〜1,000,000整数bps、dataはnominal以上〜8,000,000整数bpsです。実機や配線の対応速度を保証しません。
• BRS=falseはdata_bits=0でnominal側へ含める別条件です。今回のBRS=true比較とは分けます。
• エラーフレーム、再送、bus-off、FD/CC混在、完全なISO bitstream・物理層適合はこの実習の対象外です。
• 終了は[0,1 ms)です。今回の要求は終了前に解放・受信完了しています。終了時刻の予定イベントは実行されません。

CANの調停はIDによる送信順、CANの受信フィルタはECU別受入、CAN受信処理遅延の比較は観測後の完了時間を扱います。速度・選別・受信処理を一度に変えず、それぞれ一つずつ比較してください。
